girtype sommerfuglventilbeskrivelse
Gear Butterfly Valve er en ventil som styrer rotasjonen av sommerfuglplaten gjennom en giroverføringsmekanisme. Den har både åpnings- og lukke- og strømningsreguleringsfunksjoner og er mye brukt i arbeidsforhold som krever kontroll med høy presisjon eller høy-dreiemessig drift. Kjernefunksjonen er at den bruker giroverføring for å erstatte tradisjonelle håndtak eller ormhjul for å forbedre driftsstabiliteten og holdbarheten, og er egnet for etsende medier, miljøer med høy temperatur og langsyklus-driftsscenarier.
Kjernestruktur og komponenter
Ventil kropp
Materialet er for det meste støpejern, støpe stål eller rustfritt stål, valgt i henhold til mediumets etshetsevne (for eksempel rustfritt stål for syre- og alkalimiljøer).
Flens- eller klemmetypeforbindelsesdesign er egnet for forskjellige krav til rørledningsinstallasjon.
Sommerfuglplate og ventilstamme
Den skiveformede sommerfuglplaten er koblet til giroverføringsmekanismen gjennom ventilstammen, og overflaten kan sveises med hard legering (for eksempel koboltbasert legering) for å forbedre slitestyrken.
Ventilstammen vedtar en gjennomgangsstruktur for å sikre momentoverføringsstabilitet.
giroverføringsenhet
Gear Set: Inngangsmomentet forsterkes av meshing gir, reduserer den manuelle driftskraften, og er egnet for ventiler med store diameter (DN større enn eller lik 300).
Self-låsende funksjon: Giroverføringsmekanismen har en mekanisk selvlåsende funksjon, som kan opprettholde posisjonen til sommerfuglplaten når strømmen er av eller luftkilden blir avbrutt for å forhindre funksjonsfeil.
Drive Mode: Støtter manuell, elektrisk eller pneumatisk kontroll. Når den er kjørt av elektrisk, er det nødvendig med en redusering for å oppnå presis vinkeljustering.
Sealing System
Soft Seal: Gummi eller PTFE-tetningsring, egnet for rene med lav temperatur (mindre enn eller lik 120 grader).
Hard tetning: Metall flerlags tetningsstruktur (for eksempel rustfritt stål + elastisk legering), høy temperaturmotstand opp til 425 grader, egnet for partikler eller etsende medier
Gear Type Butterfly Valve Specification
|
Dn |
DN50 ~ 500mm (annen størrelse, vennligst angi når du bestiller) |
|
Nominelt press |
1. 0 ~ 1.6MPA (annen trykkstandard, vennligst angi når du bestiller) |
|
Kroppsmateriale |
Duktilt jern (Q), WCB (C), SS304 (P) |
|
Forseglingsmateriale |
PTFE (F) |
|
Medium temp. |
W1: -20 ~ 80 grader W2: -20 ~ 250 grad |
|
Tilkoblingsmodus |
Wafer |
|
Pneumatisk aktuator |
JLAT -serie, JLAW -serie, Importerte aktuatorserier |
|
Handlingsmodus |
Dobbel skuespill, enkelt skuespill normalt lukket, enkelt skuespill normalt åpent |
|
Elektrisk aktuator |
JLA -serien, JLB -serien, LMPorted Actuator Series |
|
Kontrollmodus |
Standard brytertype, integrert reguleringstype, integrert brytertype, feltbusstype |

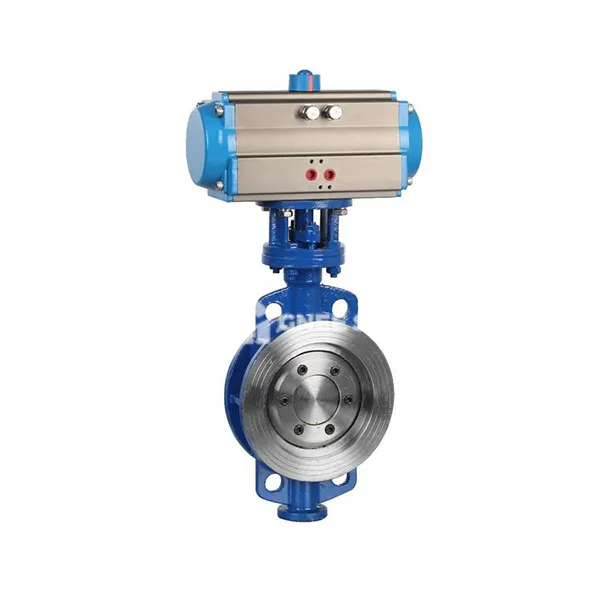

girtype sommerfuglventil
Bransjeapplikasjon og problemløsning
Petrokjemisk industri
Brukes til rørledninger for etsende medier som syre, alkali og salt, blir ventillevetiden utvidet gjennom korrosjonsresistente materialer og hard tetningsdesign.
Veske: Et petrokjemisk anleggets leveringssystem for råstoff bruker en sommerfuglventil for å kontrollere strømningsforholdet, med en nøyaktighetsfeil på mindre enn eller lik 2%.
Elektrisk kraftmetallurgi
Ved å erstatte portventiler i røykgassutslippssystemer med høy temperatur (mindre enn eller lik 425 grader), forbedrer giroverføringen justeringsresponshastigheten.
Municipal Water Affairs
Regulerer vanntrykk i storstrømningsvern og dreneringsnettverk, forhindrer girets selvlåsende funksjon vannhammerpåvirkning fra å skade utstyr.
