Pneumatisk trippel forskjøvet sommerfuglventiler beskrivelse
Pneumatisk trippel forskjøvet sommerfuglventil (også kjent som pneumatisk trippel eksentrisk sommerfuglventil) er en høyytelsesventil som kombinerer pneumatisk aktuator og tredimensjonal eksentrisk tetningsstruktur, spesialdesignet for høy temperatur, høyt trykk og alvorlige arbeidsforhold, med presis justering og null-lekkasjeforseglingsfunksjon.
Fordeler
Tetningsytelse:
Lekkasjehastighet på mindre enn eller lik 10 ppm (i tråd med API 598-standarder), bruk av karbidkledningsforseglingsflate (for eksempel stellitt) eller mykt og hardt komposittlag (rustfritt stål + grafitt), slitasje-motstandsdyktig, anti-washout.
Bidireksjonell forsegling: Tetningsoverflatekeglevinkel er mindre enn friksjonsvinkelen, omvendt medietrykk kan fremdeles være selvlåsende tetning.
Temperatur og trykkfast:
Gjeldende temperaturområde -40 grad ~ +600 grad (hard tetningstype), trykkvurdering opp til klasse 600 (PN100).
Effektiv kontroll:
Null friksjon under åpning og lukking, støtter rask respons (full åpen/lukket på sekunder), egnet for hyppige driftsscenarier.
Pneumatisk trippel forskyvningsspesifikasjon av sommerfuglventiler
|
Dn |
DN50 ~ 500mm (annen portstørrelse, vennligst angi når du bestiller) |
|
Nominelt press |
1. 0 ~ 1.6MPA (annen trykkstandard, vennligst angi når du bestiller) |
|
Kroppsmateriale |
Duktilt jern (Q), WCB (C), SS304 (P) |
|
Forseglingsmateriale |
NBR (x1), NR (x2), EPDM (x3), FPM (x4) |
|
Medium temp. |
W1: -20 ~ 80 grader, w2: -20 ~ 150 grad |
|
Tilkoblingsmodus |
Flens, wafer |
|
Pneumatisk aktuator |
JLAT -serie, JLAW -serie, JLGT -serie, Importerte aktuatorserie |
|
Handlingsmodus |
Dobbel skuespill, enkelt skuespill normalt lukket, enkelt skuespill normalt åpent |
|
Elektrisk aktuator |
JLA -serien, JLB -serien, LMPorted Actuator Series |
|
Kontrollmodus |
Standard brytertype, integrert reguleringstype, integrert brytertype, feltbusstype |

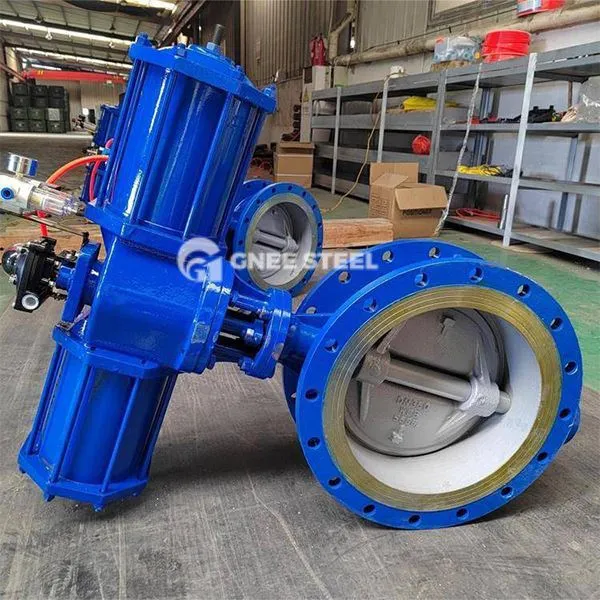

Pneumatisk trippel offset sommerfuglventiler
Applikasjoner
Industrielt felt:
Petrokjemisk industri: Olje- og gassrørledning med høy temperatur, surgassleveringssystem.
KRAFTSYSTEM: Kjele Hoveddampledning, røykgassbehandling med høy temperatur.
Vannbehandling og kommunal prosjektering: Vannforsyning og drenering, brannslukningssystem (myk tetningstype er egnet for middels og lavtrykksscener).
Spesielle arbeidsforhold:
Som inneholder partikulære medier, sjøvann med høyt saltholdighet, etc., må samsvare med slitasjebestandig belegg eller korrosjonsbestandig legeringsmateriale.
