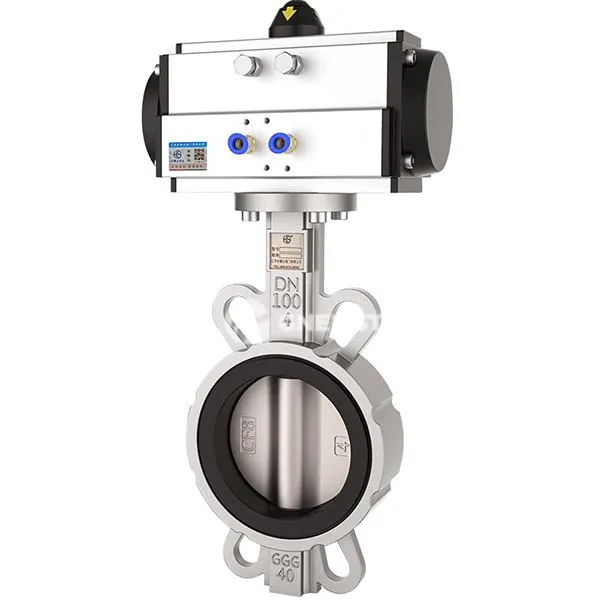

Wafer -stil sommerfuglventiler

Wafer sommerfuglventil er en ventil som realiserer rørledningsmediumåpning og lukking eller strømningskontroll ved å rotere en skiveformet sommerfuglplate. Ventilkroppen vedtar et flenseløst design og klemmes mellom to rørflenser med pigger. Det er egnet for arbeidsforhold med temperatur mindre enn eller lik 425 grader og trykk mindre enn eller lik 1,6MPa. Hovedfunksjonene er kompakt struktur, liten installasjonsplass og egnet for rørledningssystemer med stor flyt og begrenset plass.



Wafer -stil sommerfuglventiler



Fordeler og ulemper med sommerfuglventiler av wafer-type

• Fordeler

Liten størrelse og lett vekt: kompakt struktur, egnet for installasjon i smale rom, og veier bare 1\/3 av den samme spesifikasjonsportventilen.
Rask åpning og lukking: 90 graders rotasjonsoperasjon tar mindre enn eller lik 1 sekund, og effektiviteten av nødavskjæring er høy.
Lave kostnader: Færre deler, enkelt vedlikehold og kostnadene for ventiler med stor diameter er mer enn 30% lavere enn for flensetypeventiler.

• Ulemper

Begrenset høytrykksforsegling: Myke tetninger er utsatt for deformasjon og lekkasje under høyt trykk, og harde tetninger krever høy prosesseringsnøyaktighet.
Strenge installasjonskrav: Flensesenteringsavvik kan lett føre til overbelastning av bolt skjærkraft, og krever presis kalibrering.

Gjeldende næringer og problemløsning

• Typiske applikasjonsindustrier

Petrokjemisk: Svovelholdige gassrørledninger (for eksempel svovelsyreproduksjonssystemer), oljeprodukttransportkontroll.
Kommunale vanntjenester: strømningsregulering av vannforsyning og dreneringsnettverk, egnet for vannforekomster som inneholder urenheter.
Elektrisk kraftmetallurgi: Kontroll av røykgassutslippskontroll, hard tetningsstruktur er slitasjebestandig.

• ‌Core problemløsing‌

‌ Space Begrensning‌: Bytt ut flens sommerfuglventil for å spare 40% installasjonsplass, egnet for renoveringsprosjekter.
‌ Vann Hammerbeskyttelse‌: Rask lukkingsegenskaper Reduser trykksjokk og beskytt pumpe og ventilutstyr.
‌ Enklart strømningskontroll‌: Flytende reguleringsfordel for rørledninger over DN50 er betydelig, og trykktapet er lavere enn for portventiler.
