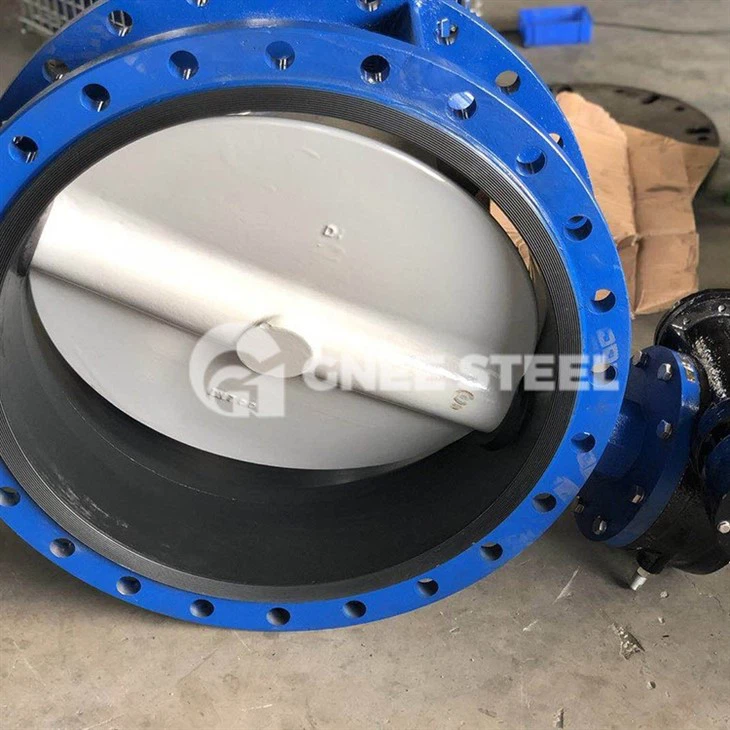

Den strukturelle egenskapen til den enkle eksentriske sommerfuglventilen er at ventilstammens akse avviker fra midten av sommerfuglplaten, slik at de øvre og nedre sentrene til sommerfuglplaten ikke lenger blir rotasjonsaksen, og sprer og reduserer overdreven ekstrudering mellom øvre og nedre ende av sommerfuglplaten og den kalde natten.
- Overholdelse av standarder
Designstandard: API 609, ASME B16.34
Strukturell lengde: ASME B16.10, GB/T 12221
Tilkoblingsende: ASME B16.5, ASME B16.47, ASME B16.25, GB/T 9113
Teststandard: API 598, ISO 5208, GB/T 26480, GB/T 13927
| Aktivering | Elektrisk aktuator, pneumatisk eller hydraulisk aktuator, girkasse, ISO toppflens; |
| Forbindelse | flens, sveiset, wafer type; |
| DN: | 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 2000; |
| PN: | 2,5, 6, 10, 16, 25 ; |
| Forseglingsmateriale | NBR, (VITON, EPDM); |
| Tmax | 180 grader; |
| Ventiltype | L32.6; |
- Eksentriske sommerfuglventiler
-
Hovedårsaken til svikt i tetningsytelsen til tetningsparet
① Under åpnings- og lukkingsprosessen til spjeldventilen, når ventilplaten roterer og klemmer det elastiske myke ventilsetet, vil det oppstå mekanisk slitasje og riper på ventilplaten og ventilsetet;② Etter at ventilplaten klemmer det elastiske ventilsetet, vil det elastiske ventilsetet eller det elastiske laget av ventilplaten produsere permanent plastisk deformasjon, kaldflyt, elastisk svikt, etc.;
③ Materialet til det elastiske ventilsetet eller det elastiske laget på ventilplaten eldes og svikter;
④Middels kavitasjon og erosjon av tetningsflaten.
