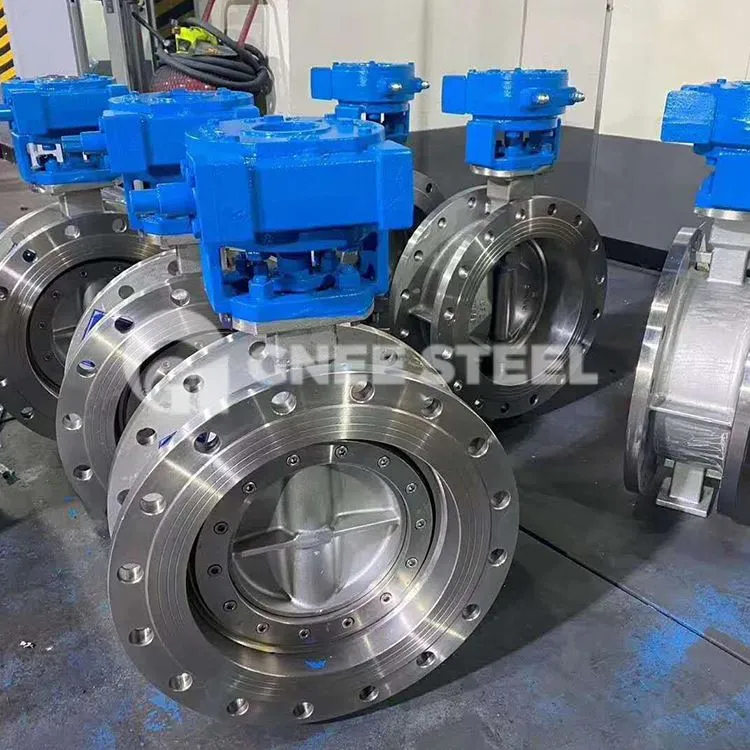

Tre eksentriske sommerfuglventiler

Ventilspindelens akse avviker fra både midten av skiven og senteret av kroppen, og aksen for ventilsetets rotasjon er i en vinkel med aksen til ventilhusets kanal. Denne konfigurasjonen er kjent som en tre-eksentrisk sommerfuglventil. Rotasjonssenteret til ventilplaten (dvs. ventilaksens senter) er forskjøvet med avstand A fra ventilplatens tetningsseksjon og avstand B fra senter av ventilhuset. I tillegg danner senterlinjen til ventilhusets tetningsflate og senterlinjen til ventilsetet (dvs. ventilhusets senterlinje) en vinkelforskyvning på . For å løse problemene knyttet til den doble eksentriske sommerfuglventilen, inneholder sommerfuglventilen en tredje eksentrisitet. I denne utformingen, mens ventilstammens akse forblir eksentrisk, er den koniske aksen til sommerfuglplatens tetningsflate forskjøvet i forhold til kroppens sylindriske akse. Følgelig, etter at den tredje eksentrisiteten er påført, er forseglingsdelen av sommerfuglplaten ikke lenger en sann sirkel, men en ellipse. Dette resulterer i en asymmetrisk tetningsflate, med den ene siden vinklet mot kroppens senterlinje og den andre siden parallelt med den.

Produktspesifikasjon

Tre eksentriske sommerfuglventiler

FAQ

Spørsmål: Er du en produsent eller en distributør?
A:Vi er en ventilprodusent med 16 års erfaring innen ventilutvikling, design, produksjon og salg.

Spørsmål: Er det et ferdig produkt eller kan det tilpasses?
A:Vi skreddersyr profesjonelle ventiler i henhold til dine tekniske krav, tegninger, parametere og andre spesifikasjoner.

Spørsmål: Hva er prisvilkårene dine?
A:Fabrikkpris, FOB.

Spørsmål: Hva er minimum bestillingsmengde?
A:10 stk per modell for ventiler med liten diameter og 1 stk per modell for ventiler med stor diameter. Hvis du har spesielle krav, vennligst kontakt oss.

Spørsmål: Hva er betalingsbetingelsene?
A:T/T eller L/C.
