Flenset trippel forskjøvet sommerfuglventiler

Flenset trippel forskjøvet sommerfuglventil er en høyytelsesventil som kombinerer flensforbindelse og tredimensjonal eksentrisk struktur, designet for høy temperatur og høyt trykk, etsende medier og tøffe arbeidsforhold. Dens kjernefunksjon er å oppnå null lekkasje og lang levetid gjennom strukturell innovasjon, følgende er en detaljert analyse:

1. Kjerne strukturelle funksjoner
Tredimensjonal eksentrisk design:
Den første eksentrisiteten: stammeaksen avviker fra midten av sommerfuglplaten, noe som reduserer friksjonen og slitasje av tetningsoverflaten under åpning og lukking.
Andre eksentrisitet: STEM-aksen blir forskjøvet fra midtlinjen til røret, og danner en selvstrammende kraft for å forbedre tetningseffekten.
Tredje eksentrisitet: Tetningsoverflaten vedtar konisk faset design, først når du lukker sommerfuglplaten og ventilsetekontakten, for å oppnå null lekkasje av metall hardt tetning (lekkasjehastighet mindre enn eller lik 10 ppm).
Flensforbindelse:
Ventilkroppen og rørledningen er fikset av flensbolter for å sikre en fast forbindelse og enkel demontering og vedlikehold.
Flensforseglingsoverflaten kan dukker opp med hard legering eller fleksibel grafittkomposittlag for å tilpasse seg høye temperaturer og høyt trykkpåvirkning.
2. ytelsesfordeler
Tetnings- og trykkmotstand:
Bidireksjonell forsegling: Keglevinkelen på tetningsoverflaten er mindre enn friksjonsvinkelen, som tåler effekten av omvendt trykk, og er egnet for hyppig åpnings- og lukkescenarier.
Trykkvurdering opp til klasse 600 (PN100), temperaturområde som dekker -196 grad ~ +600 grad.
Lang levetid og lite vedlikehold:
Setelivet er over 100, 000 Åpninger og nedleggelser, ingen elastiske tetningsforringelsesproblemer og vedlikeholdsintervaller på 3-5 år.
Tetningsoverflaten er laget av sementert karbidoverlegg (for eksempel stellitt) eller metalllaminert struktur, som er motstandsdyktig mot slitasje og skuring.

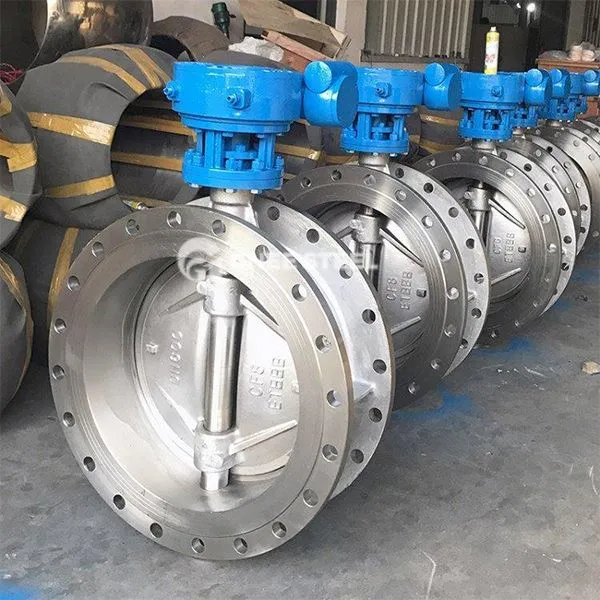

Flenset trippel forskjøvet sommerfuglventiler
