Høy vakuumportventilbeskrivelse
Høy vakuumportventil er en ventil designet for vakuumsystem . Den kan effektivt isolere mediet i negativt trykkmiljø, forhindre gasslekkasje og opprettholde vakuumstabilitet gjennom optimalisert tetningsstruktur . Dets kjernefunksjoner
Fordeler:
Utmerket forsegling: Den selvforseglende utformingen gjør lekkasjfrekvensen mindre enn eller lik 0,01% DN, og PTFE-myke tetningen kan oppnå null lekkasje, noe som er mer enn 30% bedre enn vanlige portventiler;
Sterk temperaturmotstand: Ventilkroppsmaterialet (for eksempel krom-molybdenstål) støtter et temperaturområde på -29 grader ~ 550 grader, og tetningsringen har en temperaturmotstand på opptil 350 grader (karbonfibermateriale);
Enkel drift: Pakningsstrukturen med lav friksjon reduserer åpnings- og lukkemomentet, og det manuelle driftsmomentet reduseres med omtrent 40% sammenlignet med tradisjonelle portventiler;
Antiforurensningsevne: Fullborede strømningskanaldesign reduserer det resterende mediet og er egnet for væskekontroll som inneholder partikler og fibre .
Spesifikasjon av høy vakuumportventil
|
Søknadsområde
|
1 × 10-5 pa -1.2 × 105pa (O-ring forsegling)
|
|
|
1 × 10-6 pa -1.2 × 105Pa (Bellow Sealing)
|
||
|
Differensialtrykk før åpne ventilplater
|
Mindre enn eller lik 3 × 103pa noen retning
|
|
|
Lekkasjehastighet på ventilens kropp og base
|
1.3 × 10-7 pa · l · s -1
|
|
|
Sykluser til første vedlikehold
|
10, 000 ganger
|
|
|
Baket tempererte ventillegemer
|
Åpne mindre enn eller lik 200 grader; Lukk mindre enn eller lik 150 grader
|
|
|
Installasjonsposisjon
|
Hvilken som helst retning
|
|
|
Strømforsyning (pneumatisk)
|
AC 220V 50Hz, 6W eller DC 24V, 3W (Spesiell SPE . kan tilpasses)
|
|
|
Trykkluft (bare tilførsel til pneumatiske ventiler)
|
0.4-0.7 mpa
|
|
|
Hastigheten på lukking og åpning (pneumatisk)
|
Mindre enn eller lik 3s
|
|
|
Indikasjoner på ventilens stilling
|
Håndbok
|
med indikator på åpne og nære posisjoner (mekanisk type)
|
|
Pneumatisk
|
med indikator på åpne og nære posisjoner (magnetisk bryter)
|
|

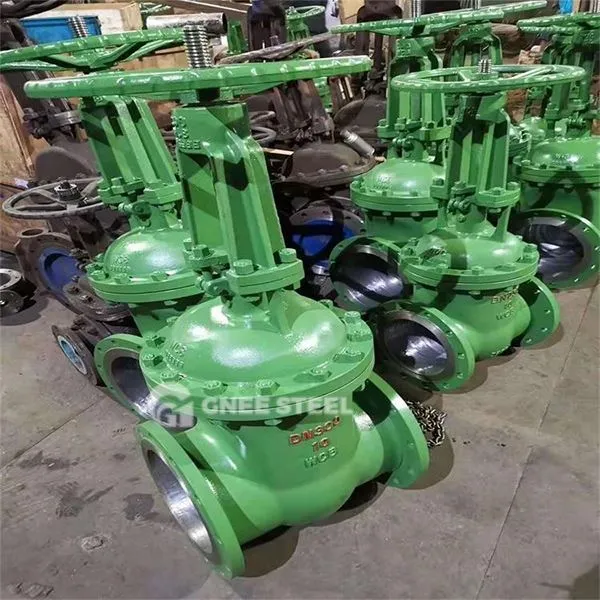

Høy vakuumportventil
Bransjeapplikasjon og funksjon
| Industriell | Spesifikke scenarier og funksjoner | Ytelsesmatching |
|---|---|---|
| Kraftindustri | Vakuumisolering av dampturbinkondenseringssystemet i termiske kraftverk for å forhindre at luftinfiltrasjon ødelegger det negative trykkmiljøet | Høytemperaturbestandig og lav lekkasjehastighetsdesign |
| Semiconductor Manufacturing | Kontroller gasstrømmen nøyaktig i vakuumbeleggutstyr for å opprettholde et høyt renslighetsprosessmiljø | Høyt tetningsnivå (mindre enn eller lik 1 × 10⁻⁶ pa · m³/s) |
| Biopharmaceuticals | Blokkering av mikrobiell forurensning i aseptiske produksjonslinjer og sikre GMP -renslighetsstandarder for medikamentleveringssystemer | Materiale uten nedbør, enkel å rengjøre struktur |
| Nukleær industri | Forsegling av radioaktive medier i isotopeseparasjonsutstyr for å forhindre lekkasje av høyrisiko materialer | Strålebestandige materialer og overflødige tetningsstrukturer |
