Sveiset portventilbeskrivelse
sveiset portventil er en avstengningsventil som er direkte koblet til rørledningen ved hjelp av et sveiset grensesnitt . portplaten løftes og senket vinkelrett på væskediretningen for å oppnå medium åpning og lukke kontroll Funksjoner inkluderer:
Forvirket tetning: portplaten og ventilsetet danner en tett tetning gjennom mekanisk trykk eller middels trykk, og lekkasjfrekvensen er så lav som API 598 klasse IV -standard;
Høy effektivitet på avgang: Når den åpnes helt, skilles portplaten fullstendig fra strømningskanalen, og strømningsmotstandskoeffisienten kan være så lav som 0 . 08, noe som reduserer energiforbruket for middels transport.
Funksjoner
Enkel struktur: Utformingen av den sveisede portventilen er relativt enkel, og det er enkelt å produsere og vedlikeholde .
God tetning: På grunn av sveiseforbindelsen danner sveisede portventilen og rørledningen en helhet, noe som forbedrer tetningsytelsen til systemet .
Liten arbeidsslag: Den sveisede portventilen har kort arbeidsslag og en kort åpnings- og stengetid, som raskt kan svare på driftsbehov .
Lav friksjon: Friksjonen mellom tetningsflatene er liten, noe som hjelper til med å forlenge ventilenes levetid .}
Høyt temperatur- og høytrykksmotstand: Noen typer sveisede portventiler (for eksempel Z60Y høye temperaturer og høytrykkssveisede portventiler) tåler temperaturer opp til 600 grader og trykk på 100MPa, og er egnet for væskekontroll i ekstreme miljøer .
Bredt anvendelsesområde: Sveisede portventiler er mye brukt i bransjer som petroleum, kjemisk, elektrisk kraft, metallurgi, vannbehandling osv. ., spesielt i situasjoner der høy tetning og korrosjonsmotstand er nødvendig .
Sveiset portventilspesifikasjon
| Parametere | Verdiområde/egenskaper |
|---|---|
| Nominelt press | PN 10- PN420 (opp til klasse 2500) |
| Gjeldende temperatur | -29 grad ~ 570 grader (spesiell modell p57170v) |
| Diameterområde | Dn 50- dn1200 (vanlig dn 100- dn600) |
| Gjeldende medier | Petroleum, damp med høy temperatur, etsende kjemiske væsker osv. . |

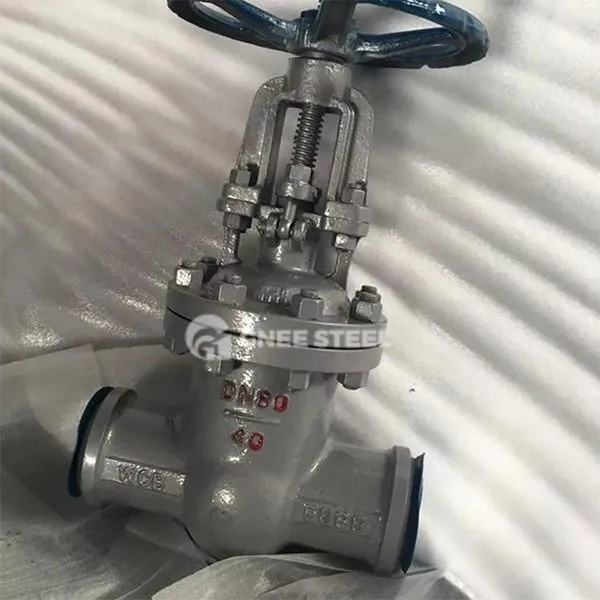

Sveiset portventil
Fordeler med portventiler med andre tilkoblingsskjemaer
| Sammenligningsdimensjoner | Sveiset portventil | Flenset portventil |
|---|---|---|
| Tetningspålitelighet | Sveising eliminerer flenslekkasjepunkter, reduserer lekkasjrisikoen med 90% | Er avhengig av flenspakningsforsegling, mottakelig for termisk deformasjon |
| Trykkmotstand | Støtter opp til PN420 ultrahøyt trykk | Vanligvis begrenset til PN100 eller under |
| Vedlikeholdskostnader | Ingen boltstramming kreves, installasjonseffektiviteten økte med 50% | Bolter må strammes regelmessig og pakninger erstattes |
Sveisede portventiler har blitt kjernekontrollutstyr i feltene petrokjemikalier, elektrisk kraft og spesielle næringer på grunn av deres høye strukturelle styrke og utmerkede tetningsytelse .
