BS5163 portventilbeskrivelse
BS5163 portventil er en spesiell ventil for vannforsyningssystem designet i henhold til den britiske standarden BS 5163. Den tilhører avskjæringsventilen laget av støpejern eller duktilt jern . Det er hovedsakelig brukt for å åpne og avslutte Krav, og er egnet for det nominelle trykkområdet for PN 10- PN 25.
2. kjernestruktur og tekniske egenskaper
Ventilkropp og materiale
Ventilkroppsmateriale: duktilt jern (QT450) eller støpejern (HT250), med epoksyharpiksbelegg (større enn eller lik 250μm) sprayet på overflaten for å forbedre korrosjonsmotstanden; støpt stål (WCB) kan velges for høye temperaturforhold;
Flow Channel Design: Full diameter flatbunnsventilsete for å unngå urenhetsavsetning, strømningsmotstandskoeffisient mindre enn eller lik 0 . 08 (optimalisering er spesielt betydelig når DN er større enn eller lik 200).
Sealing System
Soft Seal Type: Porten er helt dekket med EPDM- eller NBR -gummisjikt, og kompresjonsdeformasjonen når 5% -10% for å danne en elastisk tetning, og lekkasjivået når ANSI klasse VI;
Hard Seal Type: Porten og ventilsetet er sveiset med stellittlegering (COCRW), som tåler temperaturer over 450 grader og er egnet for høytrykksolje- og gassmedier .
Drive og overføring
Operasjonsmodus: Standard manuell spak (i samsvar med BS5163 Driftsmomentspesifikasjon), DN større enn eller lik 300 utvidbar pneumatisk/elektrisk aktuator; Valve STEM-struktur: Både stigende stamtype (åpningsvisualisering) og skjult STEM-type (kompakt installasjon) sameksisterer, og ventilstammaterialet er 2CR13 rustfritt stål eller messing (korrosjonsresistent miljø) .
BS5163 Gate Valve Specification
| Parametere | Verdiområde/egenskaper |
|---|---|
| Nominell diameter (DN) | 50-1200 mm (vanlig 100-600 mm) |
| Trykknivå | PN10/16/25 (BS Class 150-600) |
| Gjeldende temperatur | -29 grad ~ 120 grader (myk tetning) / 450 grader (hardt forsegling) |
| Gjeldende medier | Vann, kloakk, olje (tetningsmaterialer må tilpasses) |

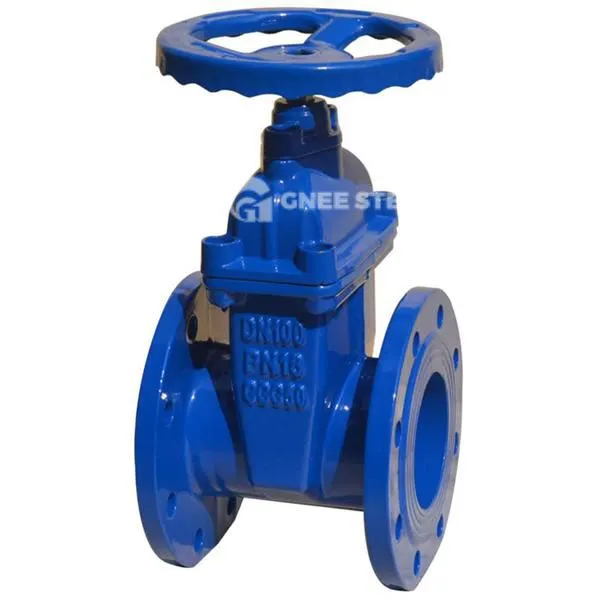

BS5163 portventil
Applikasjoner:
Kommunal vannforsyning: å kutte av hovedlinjen i det urbane rørnettverket (lekkasjehastighet mindre enn eller lik 0,01%);
Industriell avløpsbehandling: Kontroll av avløpsrør som inneholder faste partikler (mindre enn eller lik 20%);
Bygning av brannbeskyttelsessystem: Nødskjæring av brannvannsrørledninger i pumperom .
BS5163 Portventiler oppnår høy pålitelighet og lang livssyklus innen vannforsyning og industriell væskekontroll gjennom standardisert design og materialoptimalisering .
