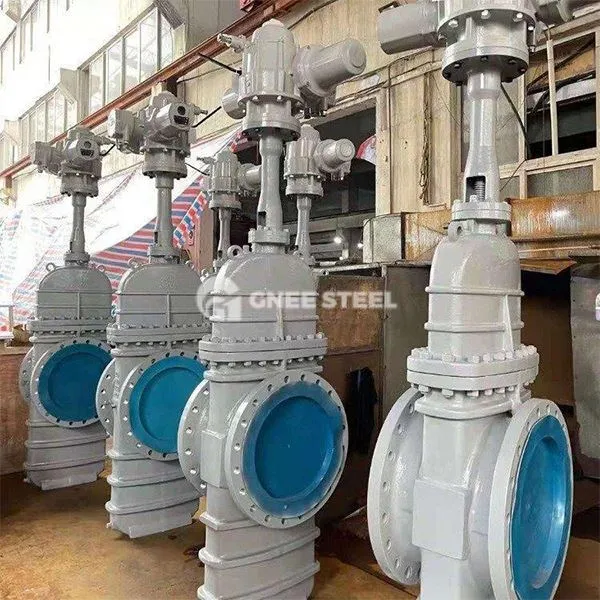

Parallell plateportventil

Parallell plateportventil er en port og sete parallellbevegelse av avskjæringsventilen, gjennom gate vertikal heis for å oppnå åpning og lukking av rørledningsvæskekontrollen, egnet for olje, naturgass, kjemisk og andre næringer, høyt trykk, høy strømning eller urenhetsholdig mediescene. Designet følger GB/T 12234 og API 600 standarder, og kjernestrukturen inkluderer parallellport, sete og aktuator.

Strukturell

• Gateplaten beveger seg parallelt med ventilsetet:

Parallell kontakt mellom port og seteplan, lav friksjon under åpning og lukking, enkel å betjene.
Dobbeltportstruktur gjennom fjær- eller toppkileutformingen for å oppnå automatisk tetning, for å forbedre tetningsytelsen under lavtrykksforhold.

• SEAL DESIGN:

Komposittforsegling: metallhard tetning (f.eks stellittlegering) og myk tetning (gummi/PTFE) kombinasjon, tilpasser seg til trykksvingninger og temperaturendringer.
Avtakbar setedesign for enkel vedlikehold eller utskifting av tetninger.

• Aktuator:

Støttehåndbok, elektrisk eller pneumatisk stasjon, åpen stilkstruktur er lett å observere åpnings- og lukkestatusen, mørk stamstruktur sparer plass.

Spesifikasjon

Nominell diameter (DN): DN50 ~ DN1200 (felles rekkevidde), full boredesign for å redusere strømningsmotstanden.
Trykkvurdering:
Amerikansk standard: Class 150- Class2500 (opptil 42MPa).
Europeisk standard: PN 10- PN420.
Tilkobling: Flens (ANSI/DIN-standard) eller sveising, egnet for rørsystemer med høyt trykk.



GNEE PARALLEL SLAB GATE VALVE



Fordeler

• Høyforseglingsytelse:

Dobbel gate elastisk kompensasjon eller vårforløpsdesign, lekkasjeklasse VI (null lekkasje).

• Lav strømningsmotstand og høy strømningskapasitet:

Rett gjennomgående strømningssti-design med lavt trykkfallstap, egnet for høye strømningsscenarier som langdistanse rørledninger.

• Holdbarhet og enkelt vedlikehold:

Forseglingsoverflatebehandling (nitriding/wolframkarbidsprøyting), slitasjebestandighet forbedres, lang levetid.
Ventilsetet kan byttes ut på nettet, noe som reduserer vedlikeholdskostnadene.

• Sterk tilpasningsevne:

Temperaturområde: -196 grad (dyp kald) til +550 grad (høy temperaturdamp).
Mediekompatibilitet: råolje, naturgass, syre- og alkalioppløsninger, slamfirer som inneholder partikler osv.

• Forseglings pålitelighet:

Komposittforseglingsdesign sikrer ingen lekkasje i både høytrykks- og lavtrykksarbeidsforhold og oppfyller API 598/GB/T 13927 standarder.

• Økonomi:

Lav strømningsmotstand reduserer pumpende energiforbruk, avtakbart ventilsete reduserer vedlikeholdskostnadene.

• Arbeidstilstand tilpasningsevne:

Resistent mot ekstreme temperaturer, korrosjon og partikkelskuring, som dekker komplekse industrielle scenarier.
