Kilt portventil

Kileportventiler har blitt de foretrukne ventilene i petroleum, kjemiske og kommunale industrier i kraft av deres sterke forsegling av kileporten, lav strømningsmotstand for den rett gjennom strømningsveien og elastisk kompensasjonsdesign, og er spesielt egnet for høytrykk, høye temperatur eller komplekse medier av medier. Den kompakte strukturen og det praktiske vedlikeholdet forbedrer økonomien og sikkerheten til industrisystemer ytterligere.

Kilt portventilbeskrivelse

Kileportventil er en slags avkortet ventil med kileport som kjerneforseglingsdelen, forsegling oppnås ved kilekraften mellom porten og ventilsetet, og den er egnet for høytrykk, høye temperatur- eller partikler. Kjerneutformingen følger GB/T12234 (stålportventilstandard for olje- og gassindustri) og API 600 (karbonstål/legering av stålportventilstandard).

Spesifikasjon

Nominell diameter (DN): dn 50- dn1200 (felles rekkevidde), full boredesign.
Trykkvurdering:
Amerikansk standard: klasse 150- Class2500 (opptil 42MPa).
Europeisk standard: PN 10- PN420.
Tilkobling: Flensforbindelse (ANSI, DIN -standard) eller sveising, egnet for rør med høyt trykk.

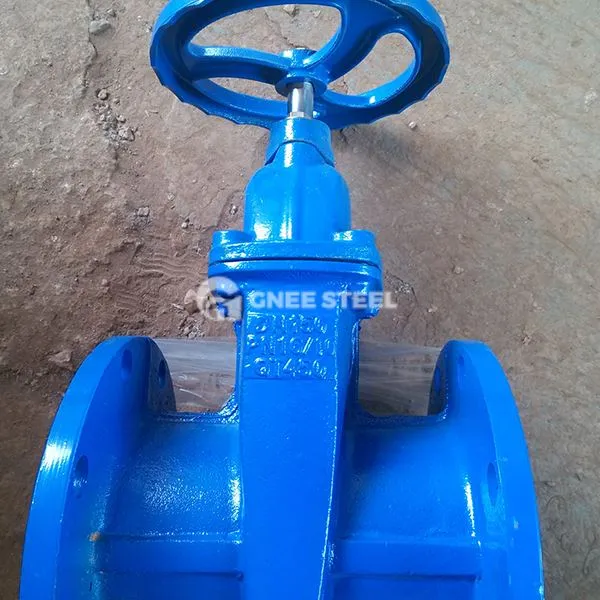

Gnee kilt portventil

Fordeler og funksjoner

Høy forsegling:

Kileporten trykker mot ventilsetet ved elastisk deformasjon eller middels trykk ved lukking, og oppnår null lekkasje (spesielt egnet for høytrykkssystemer).

Motstand med lav strømning:

Rett gjennom strømningssti-design, strømningsmotstandskoeffisient nær rett rør, reduserer pumpende energiforbruk.

Lett drift:

Den åpne stamstrukturen har en stor åpnings- og lukkehøyde, men er enkel å opprettholde, mens den skjulte stamstrukturen har lavt dreiemoment og sparer plass.

Sterk tilpasningsevne:

Temperaturområde: -29 grad ~ 550 grader (lavtemperatur karbonstålmateriale kan utvides til -196 grad).
Mediekompatibilitet: Vann, damp, olje, oppslemming som inneholder partikler og så videre.

Søknad

Olje og gass:

Langdistanse rørledningsavskjæring, svovelholdig olje- og gasskontroll, utvinningssystem for oljebrønngass.

Kjemisk industri og elektrisk kraft:

Høytemperatur damprørledning, etsende medietransport, kullstøv og askebehandling.

Kommunalt og miljø:

Vannforsynings- og dreneringssystemer, avløpsbehandling som inneholder faste partikler.

Hvorfor velge kileportventiler

Forseglings pålitelighet:

Kileport er avhengig av medietrykk for å forsegle seg under høyt trykk, og den elastiske portplaten kompenserer for termisk deformasjon for å unngå lekkasje.

Økonomi:

Enkel struktur, lave vedlikeholdskostnader (for eksempel Elastic Gate kan repareres på nettet).

Standardisert design:

Overhold API, GB og andre standarder for å sikre egnetheten og sikkerheten til arbeidsforholdene.
