spenstig kileportventil
Beskrivelse
RESILIENT Kileportventil er en spesiell utforming av portventilen. Porten vedtar en elastisk struktur, som kompenserer vinkelavviket til tetningsoverflaten gjennom svak deformasjon for å forbedre tetningens pålitelighet. Det brukes hovedsakelig i petrokjemisk, kraft og andre scenarier for å kutte av eller koble til olje, damp og andre medier.
Core Structure and Design
Gate Structure:
Elastisk kileport: midten av porten er slisset eller en fleksibel tilkoblingsprosess brukes til å la porten produsere en svak deformasjon under lukkeprosessen og tilpasse seg vinkelfeilen på tetningsoverflaten;
Rigid Gate (sammenligningselement): Tradisjonell integrert støping, krav til høye tetningsbehandlingsbehandlingsnøyaktighet, lett å forårsake lekkasje på grunn av vinkelavvik.
Sealing System:
Metalt hardt tetning: Ventilsetet og porten er laget av rustfritt stål eller hard legering, motstandsdyktig mot høy temperatur (mindre enn eller lik 200 grader) og høyt trykk (PN10 ~ PN40);
Soft Seal Combination: Noen modeller er kombinert med gummi- eller PTFE -tetningsringer for å oppnå null lekkasje, men temperaturmotstanden er begrenset (mindre enn eller lik 120 grader).
Drive -modus:
Støtter manuell, elektrisk, pneumatisk og giroverføring. Ventiler i stor størrelse er ofte utstyrt med skyvelager for å redusere driftsmomentet.
spenstig kileportventilspesifikasjon
Trykk: PN16, PN25, PN40, PN64, PN100
Materiale: støpt stål, rustfritt stål
Operasjon: Håndhjul, girkasse, Penuamtic Actuaor, Electric Actuator
Temperatur: -29-425 centigrade
Design og produksjonsstandard: GB/T 12234
Ansikt til ansikt: JB/T 7746
Flensforbindelse: JB/T 79
Test og inspeksjon: GB/T 13927-92
Oppriktig tjeneste, OEM -tjeneste
Merke: Gnee

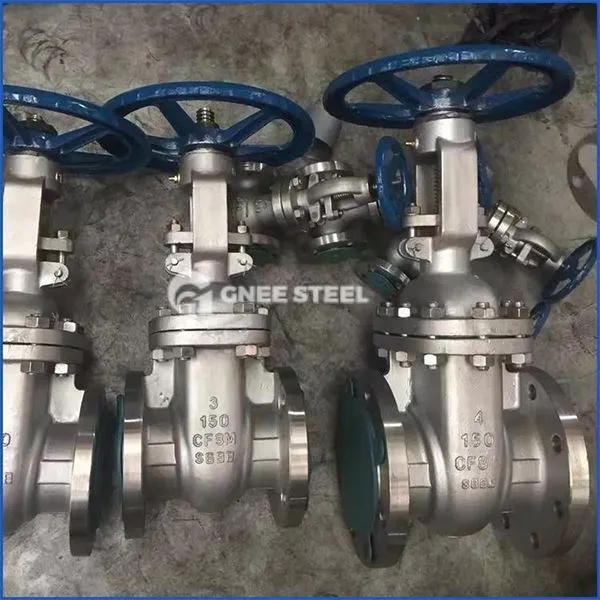

spenstig kileportventil
Applikasjoner
Petrokjemisk industri: Høytrykksavskjæring av råolje og naturgassrørledninger;
Kraftsystem: Åpnings- og lukkekontroll av damprørledninger med høyt trykk;
Industrielle væsker: strømningshåndtering av medium som inneholder partikler eller svak korrosivitet (må matches med hard tetningsstruktur)
