Støpe stålkileporten Ventiler Beskrivelse
Støpt stålkileportventil er en portventil støpt fra metallstål. Åpnings- og lukkende deler er kileformede portplater. Det brukes hovedsakelig som en helt åpen eller helt lukket avskjæringsenhet i rørledningssystemer og kan ikke brukes til strømningsregulering. Følgende introduserer dens egenskaper fra flere dimensjoner:
Stasjonsmodus og modellklassifisering
I følge strukturen kan den deles inn i stigende stamme og ikke-stigende stilk. Vanlige modeller inkluderer:
Z40H (stigende stilkekile-type elastisk portplate)
Z41H (stigende stilkekile-type stiv enkelt gateplate)
Z45H (ikke-stigende stamkil-type stiv enkelt gateplate).
Støpte stålkileportventiler Spesifikasjon
|
Størrelsesområde
|
1/2 i til 16 i
|
Forbindelse
|
Flensforbindelse
|
|
Materiale
|
Rustfritt stål 304/316/316L, WCB, støpejern
|
Trykk
|
16/25/40 bar
|
|
Flytende tmperatur
|
-10 til 425 grad
|
Egnet medium
|
Vann, olje, gass osv.
|
|
Flensstandard
|
ANSI, JIS, DIN, GB Standard
|
Typer for valg
|
Stigende stammeportventil, ikke-stigende stammeport
|
|
Trykk
|
Klasse 150/klasse 300/klasse 600
|
Inspeksjon og test
|
ISO5208, API598
|
|
Tilkoblingsdimensjon
|
ASME B16.5, ASME B16.25
|
Ansikt til ansikt
|
ASME B16.10
|
|
Design og produksjon
|
ASME B16.34, API600
|
Valgfritt tilbehør
|
Namur magnetventil, grensebryter, FRL, posisjonsindikator, manuell enhet
|

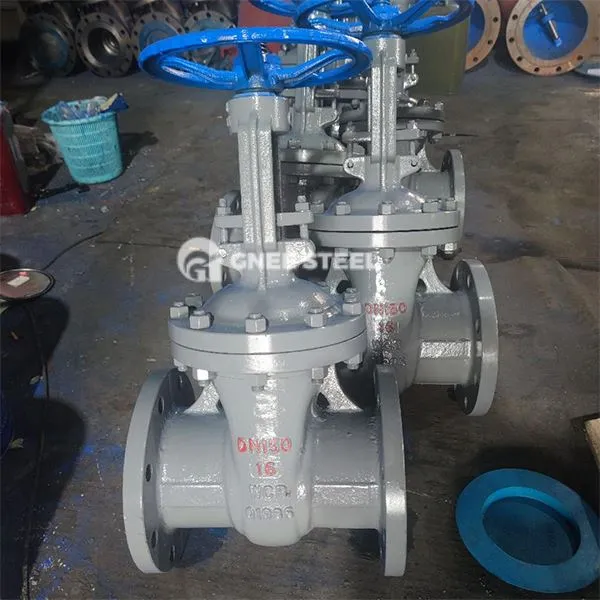

Støpe stålkileportventiler
Fordeler og begrensninger
Advantages: Den kileformede strukturen kan effektivt forsegle under både lave og høye trykk, og porten vil bli skilt fra ventilsetet i øyeblikket av åpning og lukking, og reduserer slitasje av tetningsoverflaten.
Limitations: Den støtter bare full åpen eller full lukket drift og kan ikke brukes til strømningsregulering.
