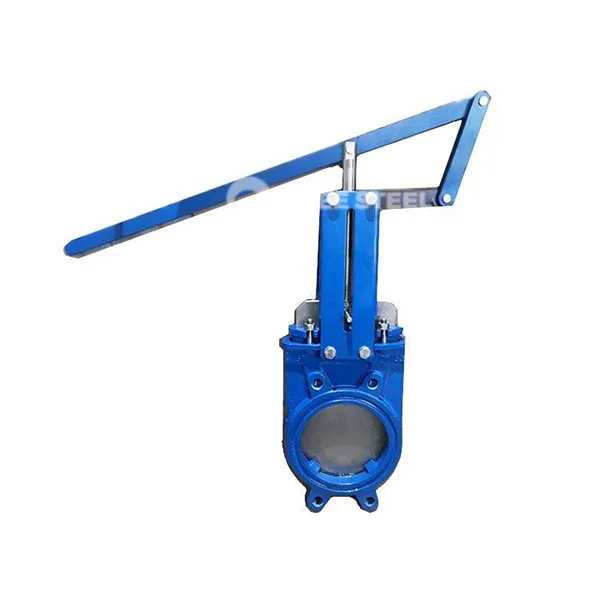

Spak betjent portventilbeskrivelse
Spakdrevet portventil er en avskjæringsventil som bruker en spak mekanisk overføringsenhet for å åpne og lukke ventilen . porten er designet som en bladformet struktur, som er egnet for arbeidsforhold som inneholder partikler, fibre eller høye viskositetsmedier .
Ultra-tynn ventil Body Design: Strømningskanalhøyden er bare 1/5-1/3 på portventilen med samme diameter, noe som reduserer strømningsmotstanden og middels rest betydelig;
Legging av spaksparingsprinsipp: Spaken forsterker driftsmomentet, og det manuelle åpnings- og lukkemomentet reduseres med 40%-60%, som er egnet for tøffe miljøer uten strømkilder;
Medium tilpasningsevne: Den bladformede porten kan kutte av urenheter som fibre og partikler for å unngå tetningsoverflatehindring .
Struktur og tekniske parametere
Kjernemedkomponentdesign
Portmateriale: Austenittisk rustfritt stål (for eksempel 304/316L) eller overflate sprayet med keramisk belegg, erosjonsmotstandens levetid større enn eller lik 100, 000 åpning og stengetid;
Forseglingsparkonfigurasjon:
Myk tetningstype: EPDM/PTFE tetningsring er innebygd i ventilsetet, og tetningsnivået når ANSI klasse VI; Hard tetningstype: Porten og ventilsetet er sveiset med stellittlegering, med hardhet HRC større enn eller lik 45 og temperaturmotstand opp til 450 grader; Spakoverføringsmekanisme: Aluminiumslegeringsspak med lager av rustfritt stål, overføringseffektivitet større enn eller lik 95%.
Spesifikasjon av spakstyrt portventil
| Parametere | Verdiområde/egenskaper |
|---|---|
| Nominell diameter | Dn 50- dn1200 (vanlig dn 100- dn600) |
| Gjeldende trykk | PN 6- PN16 (Spesiell design opp til PN25) |
| Gjeldende temperatur | -29 grad ~ 250 grader (avhengig av forseglingsmaterialvalg) |
| Strømningsmotstandskoeffisient | Mindre enn eller lik 0,08 (full boredesign) |
Spaken betjent portventil
Applikasjoner
- Gruvevending: Gold Tailings Slurry Conveying Pipeline (fast partikkelkonsentrasjon mindre enn eller lik 60%);
- Kloakkbehandling: slamavvanningssystem medium avskjæring (fiberinnhold større enn eller lik 5%);
- Papermaking Industry: Pulp Conveying Pipeline (fiberlengde mindre enn eller lik 30mm) .
Nøkkelindikatorer for valg
- Medium egenskaper: Når partikkelkonsentrasjonen er> 20%, foretrekkes hardt tetning + keramisk belegg;
- Installasjonsplass: Begrensede rom som underjordiske rørkorridorer er egnet for skjult spak type (Z45 -type);
- Operasjonsfrekvens: Pneumatisk aktuator (Adaptive Lever -grensesnitt) anbefales for daglig åpning og lukking> 20 ganger .
