Myk sittende portventil

Myskesetet-gateventil (også kjent som elastisk setet gateventil) er en ventil som bruker elastiske materialer (for eksempel gummi, polytetrafluoroetylen) som ventilsetetettingsflaten .}}}}}}}}}

Dets kjernestrukturelle funksjoner inkluderer:

Elastisk tetningspar: Porten og ventilsetet er pakket inn med myke materialer (for eksempel EPDM -gummi eller NBR -gummi), og null lekkasjeforsegling oppnås gjennom ekstrudering;
Strukturell design av kile: porten er kileformet eller parallell, og elastisk deformasjon brukes til å kompensere for gapet mellom tetningsflatene når det er lukket;

Flow Channel Form: Design med full diameter, lavstrømningsmotstandskoeffisient (vanligvis mindre enn eller lik 0 . 08), egnet for forhold med lavt trykkforskjell.

Kjerneoperasjonsprinsipp
Den myke setet-portventilen oppnår middels avskjæring og kontroll gjennom ekstruderingsdeformasjonen av det elastiske tetningsparet . Den kjernearbeidsprosessen er som følger:

Gatebevegelse:

Ventilstammen driver porten til å stige og falle (åpen stamtype) eller rotere (mørk stamtype) langs et spor vinkelrett på strømningsretningen til mediet . Når porten er helt åpen, vil den bli skilt fra strømningskanalen, og strømningsmotstanden er nær null;
Når den er lukket, presses porten inn i ventilsetet, og EPDM/NBR gummiforseglingslag innpakket i det ytre laget blir presset for å produsere en deformasjon på 5%-10%, og danner en 360 graders kontinuerlig tetningsring .
‌Sealing Mechanism‌:

‌Two-Way selvstrammende effekt‌: Mediumtrykket skyver porten for å passe ytterligere til ventilsetet (jo større trykket, jo strammere tetningen), og realiserer dynamisk tetningsforbedring;
‌ Forvalt forseglingskompensasjon‌: Avslutningskraften som påføres av ventilstammen overføres gjennom den trapesformet tråden, og det stive metallskjelettet og elastisk materiale fungerer sammen for å kompensere for behandlingsfeil og rørledningsvibrasjon .

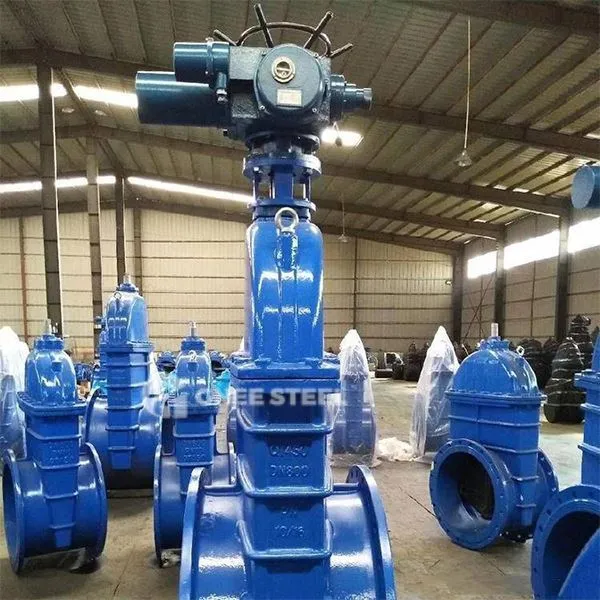

Myk sittende portventil



Gateventilen for mykt setet oppnår effektiv tetning og langsiktig pålitelighet i rene og middels rene mediascenarier med lavt og middels trykk gjennom den koordinerte utformingen av elastiske materialer og presisjonsmekaniske strukturer .
