sokkel sveise kuleventilbeskrivelse
Sveisekuleventilen til socket er koblet til rørledningen ved sokkel sveising. Åpnings- og lukkedeler er kuler med sirkulære kanaler. Mediet kan slås av og på, eller strømningsretningen kan kontrolleres ved å rotere 90 grader. Det brukes hovedsakelig i rørledningssystemer med vann, olje, gass og etsende væsker (for eksempel syrer og alkalier). Trykkområdet er vanligvis 1. 6-6. 4mpa, og temperaturmotstanden kan nå -20 grad ~ 350 grader .
Kjernestruktur og funksjoner
Ventilkroppsdesign
Tilkoblingsmetode: SOCKS WELDING (SW) -forbindelse blir vedtatt, som er tilpasset ASME B16.11 Standard, enkel å installere og utmerket tetning; Material: Ventilkroppen er for det meste laget av 304/316L rustfritt stål eller dupleksstål, som har sterk korrosjonsmotstand og er egnet for komplekse arbeidsforhold som svovelholdige medier; Strukturell form: three-Piece: Den består av en ventillegeme, et ventildeksel og en ventilskive, som er lett å demontere og vedlikeholde (for eksempel Q61F-type); Full boring/redusert boreing: Den fulle boreutformingen reduserer trykktapet, og den reduserte borestrukturen er egnet for scener med begrenset plass.
Tetnings- og drivsystem
Sealing type:
Soft Seal: PTFE eller gummiventilsete, lekkasjivå opp til ANSI VI, egnet for rene væsker;
Hard tetning: Stellite 6, resistent mot partikkeltal og høy temperatur (mindre enn eller lik 450 grader);
Drive Mode: Manuell, pneumatisk eller elektrisk aktuator, pneumatisk responstid mindre enn eller lik 0. 05 sekunder, støtter fjernkontroll.
sokkel sveisekulventilspesifikasjon
Størrelser: 1/2 "- 2", dn 15 - dn 50mm
Trykkvurdering: Class150/600/800/1500/2500 pund
Materiale for ventillegeme: A105, F304, F304L, F316, F316L, 4A, F51, etc.
Operert av: Spak, utstyr eller pneumatisk, hydraulisk og elektrisk aktuator
Media: gass, olje, vann, syre
Tilkoblingsskjema: Gjenget, SW, BW Ends.
Kanal: Rett gjennom type
Standarder:
Design: ASME B16.34 / BS 5351.
Ansikt til ansikt: Produsentstandard.
End til ende: Produsentstandard.
Gjenget ende: ASME B1.20.1.
Stikksveising og BW End: ASME B16.11.
Test: API 598/BS 6755.
Fire Safe Test: API 597/API 6FA.

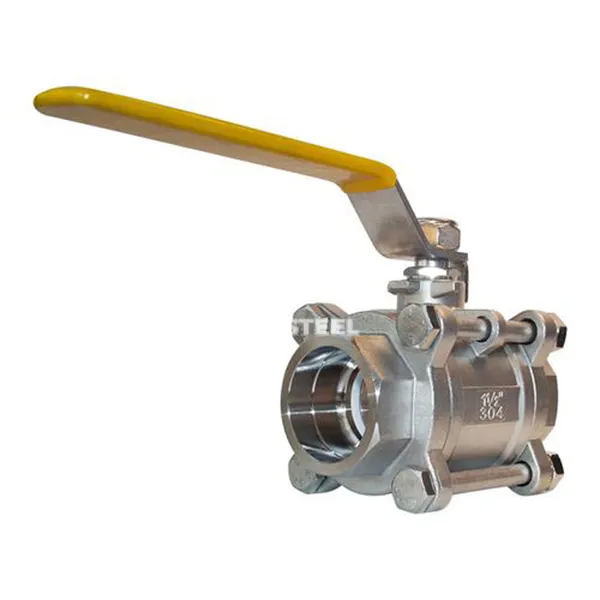

stikksveisekuleventil
Applikasjoner
Petrokjemisk: å kutte av den sure naturgassrørledningen (Q41F -160 P -type), ved bruk av 316L ventil kropp + hard tetningskombinasjon;
Energi og kraft: Medium bytte av smeltet salt energi lagringssystem, temperaturmotstand 450 grader /trykkmotstand 32MPa;
Farmasøytiske stoffer og mat: SUS316 Polert ventil kropp + myk tetning, oppfyller kravene til sanitærsertifisering;
Vannbehandling: Tillegg med høytrykksavløp, egnet for høyfrekvent åpning og lukking (større enn eller lik 100, 000 ganger levetid).
