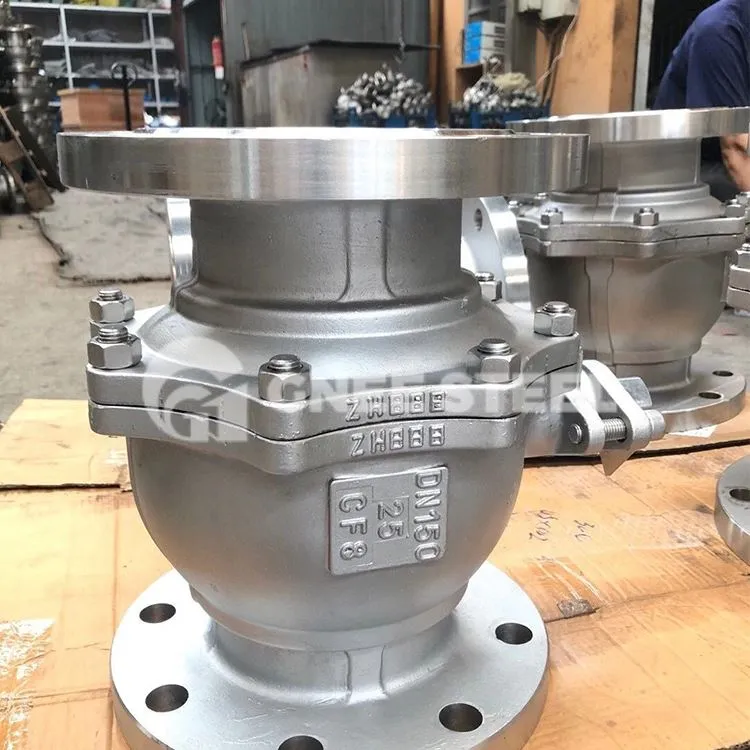

Brannsikker kuleventil

Brannsikker kuleventil bruker en kombinasjon av en flottør, grafitttetning og metall-til-metall seter for å gi tett avstengning samtidig som den forhindrer ekstern stammelekkasje. Under normale driftsforhold hviler ventilkulen på to ventilseter for å sikre en gasstett avstengning. Når ventilen utsettes for temperaturer over grensen som ventilsetene tåler (f.eks. +450 grader F), vil ventilsetene deformeres og klemmes. Når ventilsetene er fullstendig skadet, vil ventilkulen i ventilen hvile fast på endedekselet, noe som skaper en metall-til-metall-avstengning. Ventilstammetetningen er motstandsdyktig mot høye temperaturer, som sammen med anti-utblåsing og antistatisk ventilspindel begrenser lekkasje ytterligere, og holder brennbare væsker adskilt fra varmekilder som kan antenne den.

Spesifikasjon

Brannsikre ventiler

Brannsikker kuleventil konstruksjonsprinsipp

• Den brannsikre kuleventilen er en fast kulestruktur. Oppstrøms endetetningen er hovedtetningen og har en DBB-funksjon. Når tetningen er intakt, kan ventilen åpnes helt eller helt lukkes for å se om det er lekkasje i oppstrøms ventilsetet gjennom den midterste avløpsporten eller ventilasjonsåpningen. Ved normal bruk er det midterste hulrommet i rørledningens kuleventil ikke under trykk. I tilfelle en brannulykke kan en godt utformet ventilsete brannsikker struktur bremse fremdriften av oppstrøms trykkmediet som kommer inn i det midtre hulrommet og unngå mediumlekkasjen og intern lekkasje forårsaket av trykkøkningen i det midtre hulrommet. Et ventilsete med en god brannsikker strukturdesign er et aktivt tiltak for å sikre at rørledningens kuleventil har sikker brannsikker ytelse.

I design av brannsikker struktur er utformingen av ventilsetets brannsikre struktur nøkkelen. Ventilsetet har god brannsikker ytelse. I tilfelle en brannulykke kan det redusere trykket på ventilstammen brannsikre strukturen og den brannsikre strukturen mellom ventilhuset og venstre og høyre kropp.

• Hensikten med ventilsetets brannsikre strukturdesign er:

(1) Effektivt sikre at oppstrøms trykkmediet i tilfelle en brannulykke strømmer så lite som mulig inn i ventilhusets midtre hulrom gjennom ventilsetet, og forårsaker dermed intern og ekstern lekkasje. Sørg for at brannulykken ikke utvides på grunn av ventilen før brannmannskapene kommer til stedet; etter at brannmannskapene ankommer stedet, kan brannen raskt slås ned og brannulykken kan elimineres ved hjelp av brannslokkingsutstyr.

(2) Få produktstrukturen til å oppfylle kravene i API6D-spesifikasjonene. Få produktet til å bestå branntesten og få et brannsikkert sertifikat.

Ventilsete brannsikker strukturdesign:

En brannsikker tetningsring av grafitt er satt mellom metallventilseteringen og ventilhuset; en brannsikker metalltetning settes mellom metallventilseteringen og kulen.
