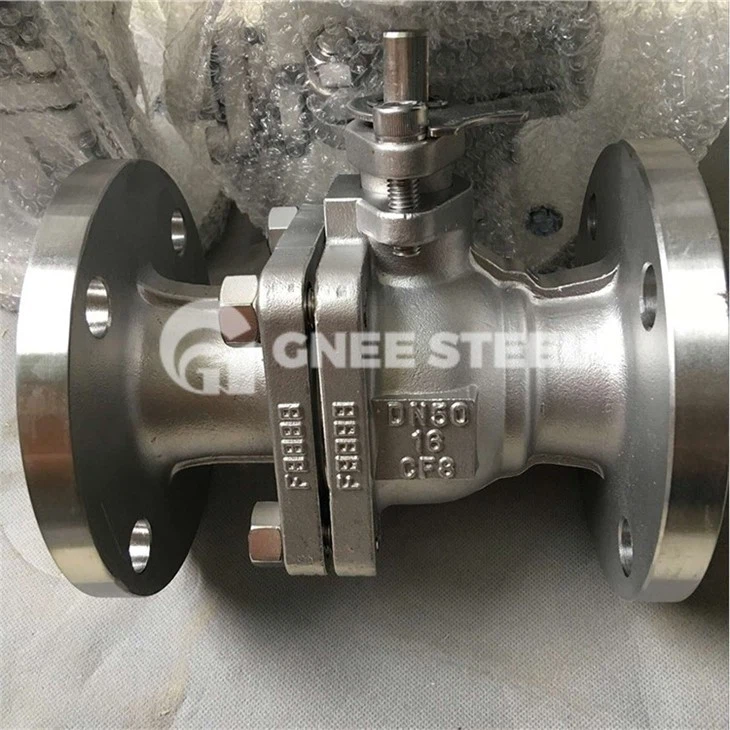

Produktbeskrivelse

Toppinngang Trunnion-monterte kuleventiler er designet og utviklet for in-line servicevennlighet, lavere driftsmoment og enkelt vedlikehold for å møte behovene til olje- og gassrørledningskunder.

Toppinngangskuleventiler er designet med et ventilhus i ett stykke. Braketten og køllen er festet med henholdsvis den øvre pivoten og den integrerte pivoten. Den integrerte høystyrkeklubben sikrer nøyaktig plassering av ballen. Ved å bruke unik teleskopisk ventilseteteknologi kan ventilstammen, ventilstammens tetningsring, metallventilsetet og forspenningsfjæren byttes ut online.

Spesifikasjon

Kroppsmateriale	Karbonstål, rustfritt stål, legert stål
Nominell diameter	2"-60" (DN50~DN1500)
Avslutt tilkobling	RF, RTJ, BW
Trykkområde	Klasse150-2500 (PN10~PN420)
Arbeidstemperatur	-46 grad -+200 grad
Operasjon	Skiftenøkkel, snekkeutstyr, elektrisk, etc.

Designfunksjoner

Kuleventilen er designet i henhold til ISO14313, API 6D, BS 5351, GB/T 19672;

Enkel struktur, god tetning og lavt dreiemoment;

Ett stykke kropp;

Redusert boring og full boring med minimal strømningsmotstand (praktisk talt null);

nødinjeksjon av tetningsmiddel;

Selvutløser hulromstrykk;

Fyllstoff med lavt utslipp;

Brannsikker, anti-statisk, anti-utblåsing ventil stilk design;

Ventilsetefunksjoner DBB, DIB-1, DIB-2;

Valgfritt utvidet ventildeksel.

top entry ball valve design

Testing

• Produksjonstesting i henhold til EN 12266-1, API 598, API 6D

• Kryogen testing (på forespørsel): BS 6364 Marine klassifisering (på forespørsel)

• DNV GL, LR, BV, ABS, KR, RINA

Materialliste

Nei.	DELNAVN	Karbonstål	Lav temp. CS	Rustfritt stål
10	KROPP	En216-WCB	A352 LCB	A351 CF8M
13	PASSER	En216-WCB	A352 LCB	A351 CF8M
15	PENSEM O-RING	FKM	FKM-GLT	FKM
16	PASSERBOLTE	A193 B7	A320 L7	A193 B8M
16A	PASSEMUTTER	A194 2H	A194 4	A194 8M
17	PASKEPAKNING	HEMMET FLEKSIBEL GRAFITT
30	BALL	A182 F316
40	SETE	RTFE ELLER NYLON ELLER KIT
41	SETEHOLDER	316 RUSTFRITT STÅL
41A	SETE BACK-UP RING	316 RUSTFRITT STÅL
42	SETE FJÆR	INCONEL X750
43	O-RING	FKM	FKM-GLT	FKM
43A	O-RING	FKM	FKM-GLT	FKM
45	FJÆRHOLDER	316 RUSTFRITT STÅL
48A	BRANNSIKKER TETNING	HEMMET FLEKSIBEL GRAFITT
48B	BRANNSIKKER TETNING	HEMMET FLEKSIBEL GRAFITT
50	STILK	316 RUSTFRITT STÅL
51	STAMLEN TRUSLAGER	316 RUSTFRITT STÅL+PTFE
52	STAMLELAGER	316 RUSTFRITT STÅL+PTFE
53	STAMBUSH	316 RUSTFRITT STÅL+ENP
54	BUSH INNERO-RING	FKM	FKM-GLT	FKM
55	BUSH INNERO-RING	FKM	FKM-GLT	FKM
62	AKKELLAGER	316 RUSTFRITT STÅL+PTFE
63	BÆRING	316 RUSTFRITT STÅL+PTFE
70A	STAM BRANNSIKKER TETNING	HEMMET FLEKSIBEL GRAFITT
72	STAMLETEKSEL	A105N	A350 LF2	A182 F316
73	STAMMEDEKKSBOLT	A193 B7	A320 L7	A193 B8M
74	STAMLEDEKKMUTTER	A194 2H	A194 4	A194 8M
80	T-BAR RØR	A53 GALVANISERT
81	NØKKEL	ANNSI 1025
82	STOPPPLATE	316 RUSTFRITT STÅL
83	T-BAR STØTTE	EN395+SORT MALING
84	T-BAR BOLT	A193 B8M
85	STOPP BOLTEN	A193 B8M
87	OPERATØR AV ORMEGER	KOMMERSIELL
88	GIR MONTERINGSBOLT	A193 B7	A320 L7	A193 B8M
89	GIR MONTERINGSMUTTER	A194 2H	A194 4	A194 8M
90	NAVNESKILT	316 RUSTFRITT STÅL
92	ANTI-STATISK ENHET	316 RUSTFRITT STÅL
92A	ANTI-STATISK STEMPEL	316 RUSTFRITT STÅL
93	TØMMEPLUGG	316 RUSTFRITT STÅL
94	VENTIL	316 RUSTFRITT STÅL
95	INJEKTOR	316 RUSTFRITT STÅL
96	INJEKTOR	316 RUSTFRITT STÅL
100	VISKERTETNING	NBR
