Elektrisk kuleventil med høyt trykk

Elektriske kuleventiler med høyt trykk løser problemet med presis kontroll av høyt trykk, høye temperaturer og etsende medier gjennom den koordinerte utformingen av rustfritt stål/dupleks stålventillegemer, elektriske aktuatorer og harde/myke tetningssystemer. Typiske produkter som q41f -160 p og q941f -16 p har blitt mye brukt i petrokjemisk, energi og andre felt. Deres raske respons (mindre enn eller lik 0. 05 sekunder), fjernkontroll og lang levetid forbedrer sikkerheten og effektiviteten til industrisystemer betydelig.

‌Main Body Design‌
‌VALVE Body and Material‌: 304, 316L rustfritt stål eller dupleksstål (for eksempel 2205/2507) smidd ventilkropp, trykkområde 16-500 MPA, egnet for høy temperatur (-196 grad ~ 550 grad) og sterk) (-196 grad ~ 550 grad
‌Drive System‌: Integrert eksplosjonssikker elektrisk aktuator (IP67 beskyttelsesnivå), støtter 0. 05 sekunder Rask åpning og lukking, dreiemoment mindre enn eller lik 50n · m, kan fjernstyres av PLC eller DCS-system;
‌ Sealing Technology‌:
‌Soft Seal‌: PTFE eller PPL ventilsete, lekkasjivå ANSI VI, egnet for rene væsker (for eksempel vann, damp);
‌ Hard tetning‌: Stellite 6 Surfacing, resistent mot partikkelslitasje og høy temperatur og høyt trykk (450 grader /25MPa), egnet for komplekse medier som olje, gass, smeltet salt, etc.
‌Core Functions‌
‌ Høytrykksavskjæring: Design med full diameter (som DN300) oppnår null trykktap-avskjæring, med en trykkmotstand på 500MPa, og brukes i olje- og gassbrønnhoder og superkritiske damprørledninger;
‌ Intelligent regulering‌: V-formet sfære med elektrisk aktuator, lineær strømningsreguleringsnøyaktighet på ± 2%, noe som reduserer systemets energiforbruk med 15%-20%;
‌Safety Protection‌: Innebygd antistatisk enhet og brannsikker struktur for å forhindre at brennbare medier får fyr på grunn av friksjon.

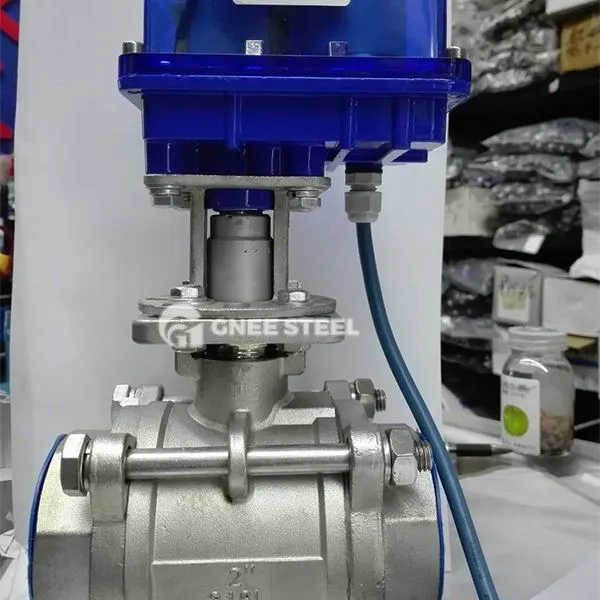

Elektrisk kuleventil med høyt trykk



Applikasjoner
Petrokjemisk energi
Høytrykksolje- og gasstransport: Q41F -160 P kuleventil brukes til å kutte av svovelholdige medier, og 316L-ventilkroppen + hard tetningskombinasjon har en trykkmotstand på 25MPa;
Molten Salt Energy Storage System: Tilpasse til 450 grader /32MPA arbeidsforhold for å oppnå rask bytte av smeltet saltmedium.
Kjemisk prosess
Sterk syreavledningskontroll: PTFE -tetning + elektrisk aktuator justerer nøyaktig strømmen av etsende væsker, med en lekkasjehastighet på mindre enn eller lik 0. 01%.
Kraftsystem
Superkritisk dampregulering: Duplex stålventil kropp tåler 550 grader /42MPa, og er utstyrt med en elektrisk aktuator for å oppnå trykk med lukket sløyfe.

Valg og drifts- og vedlikeholdspunkter
‌ Selection Basis‌
‌Medium matching‌: Når kloridionkonsentrasjonen er større enn 50 ppm, 316L eller Hastelloy -materiale skal velges; Monellegeringsventil kropp er å foretrekke i hydrofluorsyremiljø;
‌ Pressure Adaptation‌: Ultra-High Pressure (større enn eller lik 100MPa) -scenarier må bruke en integrert smidd ventillegeme for å unngå risiko for sveiselekkasje;
‌Control requirements‌: For high-frequency adjustment (>1 0 0 ganger/dag), er servo -elektriske aktuatorer foretrukket med en nøyaktighet på 0,1%.
‌ Installasjon og vedlikehold‌
Flensinstallasjon krever diagonal stramming av bolter med en forhåndsstrammingskraft på mindre enn eller lik 200n · m for å forhindre at deformasjon av ventilkroppen;
Kontroller slitasje av tetningsoverflaten etter hver 5, 000 åpninger og nedleggelser. Det anbefales å utføre heliummassespektrometri lekkasjedeteksjon på harde tetningsventiler hvert år.
