Høytrykks rustfrie stålkuleventiler Beskrivelse
Høytrykk rustfritt stål kuleventil er en ventil laget av rustfritt stål og designet for høytrykksarbeidsforhold. Det kan kutte av mediet eller kontrollere strømningshastigheten ved å rotere ballen 90 grader. Trykkområdet er vanligvis 16-500 MPA. Kjernefunksjonene inkluderer:
Cutoff/Regulation: Designet med full boring kan blokkere væsken fullstendig eller justere strømningshastigheten, som er egnet for høytrykksrørledninger som petroleum og kjemisk industri;
Multi-Directional Control: Treveisstrukturen (T-Type/L-Type) støtter middels avledning, sammenløp eller strømningsretningsbytte.
Kjernestruktur og tekniske parametere
Ventilkropp og materiale
Ventilkroppsmateriale: Hovedsakelig 304, 316, 316L rustfritt stål, med sterk korrosjonsmotstand; Dupleksstål (2205/2507) eller Hastelloy -legering kan velges for ekstreme arbeidsforhold, med en trykkmotstand på 500MPa.
Connection Method: Flens eller gjenget tilkobling, diameter DN 15-300 mm, i tråd med GB/T9113 eller ASME B16.5 standarder. Sealing System
Soft Seal: PTFE eller PPL ventilsete, temperaturmotstand -196 grad ~ 180 grader, null lekkasje (lekkasjivå ANSI VI);
Hard tetning: Stellite 6 kledning, temperaturmotstand 450 grader /trykkmotstand 25MPa, egnet for damp, sterk syre og andre medier.
Drive -modus
Manual: sinklegeringshåndtak eller turbindrift, driftsmoment mindre enn eller lik 50n · m;
Pneumatic/Electric: Responshastighet mindre enn eller lik 0. 05 sekunder, støtte fjernkontroll og automatiseringsintegrasjon.
Høytrykks rustfritt stålkuleventiler Spesifikasjon
| Parameter | Indikatorområde | Gjeldende standarder |
|---|---|---|
| Motstå spenningsnivå | 16-500 mpa | API 6D/GB1223758 |
| Arbeidstemperatur | -196 grad ~ 550 grad | ANSI B16.3478 |
| Flow kapasitet | CV -verdien større enn eller lik 210 (DN50 full boring) | ISO 520815 |
| Service Life | Større enn eller lik 100, 000 Åpnings- og lukkesykluser | API 59868 |

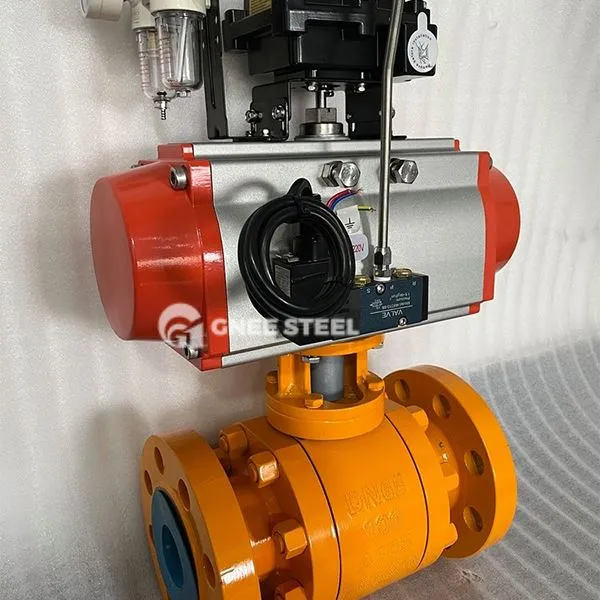

Høytrykks rustfrie stålkuleventiler
Applikasjoner
Petroleum og naturgass:
Høytrykksolje og gassbrønnhodeavskjæring (for eksempel Q41F -160 P-ventil kropp), motstandsdyktig mot sulfidkorrosjon;
Kjemisk prosess:
Sterk syremedium avledningskontroll (for eksempel 316L ventil kropp + hard tetning), trykkmotstand 25MPa;
Energi og kraft:
Superkritisk damprørledningsregulering (dupleks stålventil kropp), temperaturmotstand 550 grader /trykkmotstand 42MPa;
Aerospace:
Flytende hydrogen/flytende oksygenleveringssystem, lav temperaturmotstand -196 grad.
Valg og vedlikeholdspunkter
Selection Basis:
Media matching: 316L er å foretrekke for kloridionmiljø, og monellegering brukes til hydrofluorsyremedium;
Pressure Adaptation: Ultra-High Pressure (større enn eller lik 100MPa) scener krever en integrert smidd ventillegeme.
Installasjon og vedlikehold:
Flensbolter må strammes diagonalt, med en forhåndsstrammende kraft på mindre enn eller lik 200n · m for å forhindre deformasjon;
Kontroller regelmessig slitasje av tetningsoverflaten, og det anbefales å utføre en lekkasjetest på den harde tetningsventilen hver 5., 000 åpninger og nedleggelser.
