Ventilhuset til en tredelt kuleventil er sammensatt av et hovedlegeme og to underkropper, så det kalles en tredelt kuleventil. Etter at spolen og stammen er montert i hovedventilhuset, monteres underkroppen i ventilsetet, og hoved- og underkroppen boltes sammen som en. Spolestrømningsbanen har også full boring.
3-delt kuleventiler spesifikasjon
| Størrelsesområde | 1/2"-4", DN15-DN100 |
| Trykkvurdering | 1000WOG, 2000WOG |
| Avslutt tilkobling | Flens (FF RF), BW, SW, BSPT, NPT |
| Strukturstil | Full port, 3 stk |
| Aktuatoralternativer | Manuell, pneumatisk, elektrisk |
| Temperaturspenn | -20 grader ~150 grader |
| Tilkobling Standard | Flensboring: ASME B16.5.ASME B16.47.GB/T 9113.JB/T 79 Stussveis: ASME B16.25,GB/T 12224 |
| Kroppsmateriale | CF8,CF8M,CF3,CF3M |
| Ball materiale | SS304, SS316, SS304L, SS316l |
| Setemateriale | PTFE, RPTFE |
| Stammateriale | SS304, SS316 |
| Designstandard | ANSI B16.34, GB/T 12234 |
| Ansikt til ansikt standard | ASME B16.10, GB/T 12221, JIS B2002 |
| Teststandard | API 598, GB/T 13927, EN12266-1 |

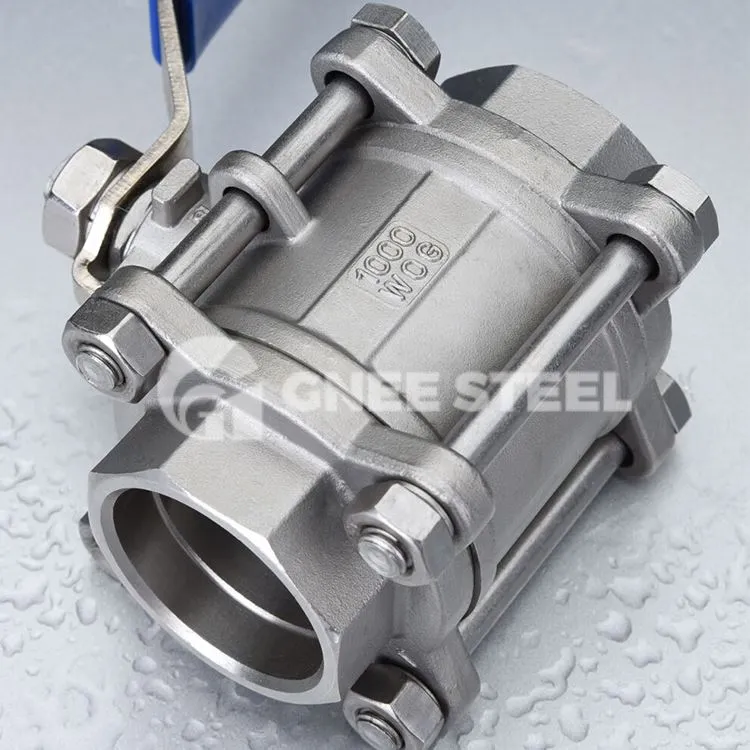

Kuleventiler i 3 deler i rustfritt stål
Tredelt kuleventil har følgende fordeler:
1. Liten væskemotstand, dens motstandskoeffisient er lik samme lengde på rørseksjonen.
2. Enkel struktur, liten størrelse, lett vekt.
3. Kompakt og pålitelig, den nåværende tetningsoverflaten til kuleventilen materialer er mye brukt i plast, god forsegling, i vakuumsystemet har også blitt mye brukt.
4. Enkel å betjene, åpne og lukke raskt, fra helt åpen til helt lukket så lenge rotasjonen på 90 grader, lett å kontrollere på avstand.
5. Praktisk vedlikehold, kuleventilstrukturen er enkel, tetningen er generelt aktiv, demontering og utskifting er relativt praktisk.
6. i helt åpen eller helt lukket vil ikke kulen og tetningsflaten til ventilsetet og medieisolasjonen, media gjennom, forårsake erosjon av ventilens tetningsflate.
7. Bredt bruksområde, diameteren fra liten til flere millimeter, stor til flere meter, fra høyvakuum til høyt trykk kan påføres.
