Kulen til den gjengede flytende kuleventilen er i stand til å flyte. Under mediets trykk kan kulen produsere en viss forskyvning og presse mot tetningsflaten til utløpet for å sikre tetting av utløpet. Den flytende kuleventilen har en enkel struktur og god tetningsevne. Imidlertid overføres belastningen av arbeidsmediet som bæres av kulen til utløpets tetningsring. Derfor er det nødvendig å vurdere om tetningsringmaterialet tåler kulemediets arbeidsbelastning. Når den utsettes for høytrykksstøt, kan ballen avvike. Denne strukturen brukes vanligvis til kuleventiler med middels og lavt trykk.
Gjenget flytende kuleventil spesifikasjon
Størrelsesområde: fra 1/4" –12"
Trykkområde: 150# Gjennom ANSI 2500# trykkklasse, 800 WOG – 6000 WOG
Portstørrelser: Full portdesign, Redusert portdesign
Materialkarakterer: støpt og smidd tilbud, A216-WCB, A105N, A351-CF8M, A182-F316 SS, A352-LCC, A350LF2, A{{9} }LF6, F51 Duplex, Alloy 20, Hasteloy C, Andre spesialmaterialer
Trimmateriale: S316 rustfritt stål, andre eksotiske legeringer
Standard setemateriale: RTFE, TFM 1600, Andre materialer tilgjengelig
Endekonfigurasjoner: Raised Face, RTJ, Gjenget, Sokkelsveiset
Steam-vurdering: 125 PSI WSP
Karosseri: ASTM A351 Gr.CF8M, CF8, A105, WCB
Arbeidstrykk: 1000 PSI
Temperaturområde: -20 grader F (-29 grader )- 450 grader F (232 grader )
Teststandard: API598
Gjenget type: ANSI B 1.20.1 (NPT), DIN 259/DIN 2999, IS0 228-1

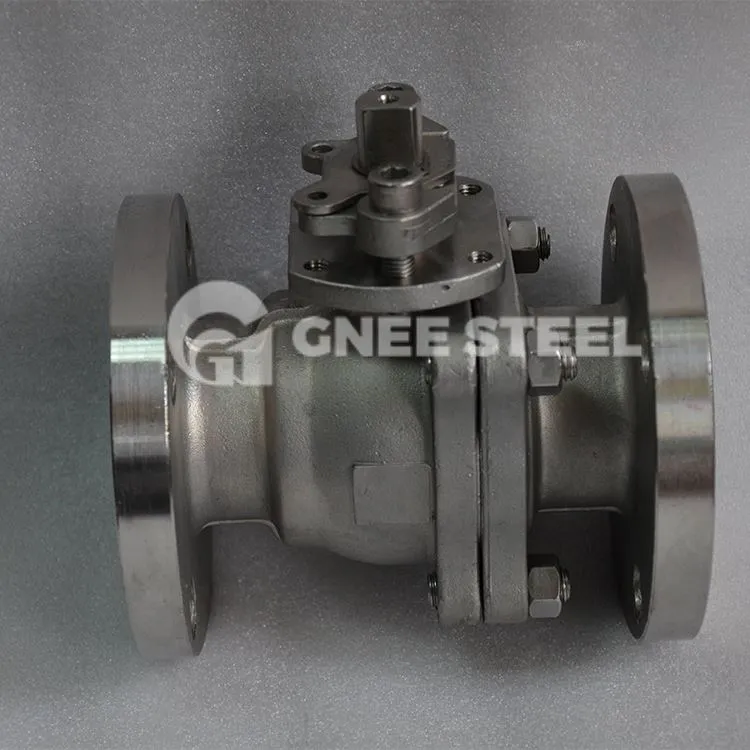

Flytende kuleventil
For å sikre forseglingen og påliteligheten til den flytende kuleventilen under drift, bør det være et tilstrekkelig høyt tetningstrykkforhold på kontaktflaten mellom kulen og ventilsetet, men det bør ikke overstige det tillatte trykkforholdet til ventilsetet. materiale. Setet skal passe tett inn i sporet, ellers selv om ventilsetet har god tetteevne på kulen, vil mediet lekke langs sporets endeflate. Kulen skal ha riktig geometri og lav overflateruhetsverdi. Kulen er vanligvis produsert i henhold til h6- eller h7-presisjon, og dens overflateruhetsverdi er ikke større enn R.0.4. For å forbedre overflatens hardhet og slitestyrke til ballen, bør overflaten av ballen herdes. Tetningsventilsetet kan være laget av plast, og det bør sikres at det sitter tett og ikke skader kulens tetningsflate. Samtidig bør materialet ha tilstrekkelig styrke til å tåle høye tetningstrykkforhold. Polytetrafluoretylen er et av de mest brukte materialene for å lage ventilseter.
