Flenset trunnion monterte kuleventiler beskrivelse
Flens trunnion kuleventil er en ventil der åpnings- og lukkedelen (ballen) drives av ventilstammen og roterer rundt ventilstammen. Denne ventilen brukes vanligvis til å kontrollere strømmen av væske i rørledningen og kan åpnes eller lukkes ved å rotere 90 grader.
Main Structure
Valve kropp og ball: Ventilkroppen er for det meste laget av støpt stål (WCB), rustfritt stål (304/316L) eller smidd stål, og overflaten på ballen er hard legeringsoverflater for å forbedre slitestyrken.
Ballen er festet av øvre og nedre lagre for å forhindre at middels trykk skyver ballen for å bevege seg og redusere driftsmomentet.
Sealing Components:
Dual Valve Seat Design: To uavhengige ventilseter er plassert på begge sider av ballen, og støtter toveis tetning og middels isolasjon.
Fireproof Structure: I tilfelle en brann, danner den brannsikre tetningsringen en metallforsegling med ballen, som er i samsvar med API 607 -standarden.
Flenset trunnion monterte kuleventilspesifikasjon
|
Søknad
|
General
|
|
Makt
|
Håndbok
|
|
Struktur
|
BALL
|
|
Tilpasset støtte
|
OEM
|
|
Portstørrelse
|
standard
|
|
Modellnummer
|
Q41f -150 lb
|
|
Temperatur på media
|
Normal temperatur
|
|
Media
|
Gass
|
|
Standard
|
Nasjonal standard
|
|
Teemperatur
|
Normal
|
|
Tilkoblingsskjema
|
Flensetype
|
|
Media
|
Vann, gass, olje osv
|
|
Garanti
|
1 år
|
|
Ventil kroppsmateriale
|
CF8
|
|
Stasjonsmodus
|
Håndbok
|
|
Presurre nivå
|
PN16 PN25 PN40 PN64
|
|
Ventilsetemateriale
|
Ptfe
|
|
Temperatur
|
-196 grad -600 grad
|

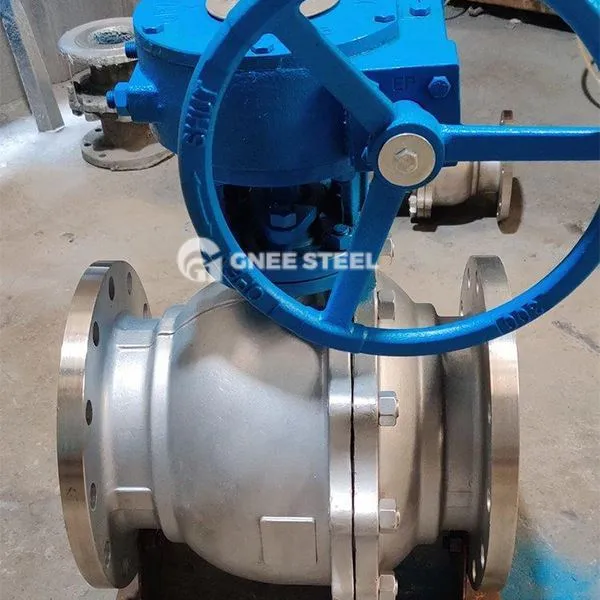

Flensede trunnionmonterte kuleventiler
Applikasjoner
Langdistanse rørledninger: stor diameter (DN 600+) olje og gass, vannrørledninger, egnet for høyt trykkmiljøer over klasse 600.
Petrokjemisk: Høytrykksreaktorer, damprørledninger med høy temperatur og etsende mediekontroll.
Industrielt utstyr: Kjelesystemer, partikkelholdige slamtransport og brannsikringsrørledninger.
Valg og vedlikeholdsanbefalinger
Utvalgspoeng
Høytrykksscenarier: Forgiget stålventil kropp + hard tetning (for eksempel stellittlegering) er å foretrekke.
Korrosive medier: 316L rustfritt stålventil kropp + fluorubber tetningsring.
Krav til brannsikring: BEHANSBEHANDLINGS Tetningsringdesign må overholde API 607 -standarder.
Vedlikeholdsanbefalinger
Regelmessig smøring: Injiser fett med høy temperatur i ventilstammen og lager hver 6. måned for å forhindre fastkjøring.
Tetningsdeteksjon: Kontroller at ventilsetet slitasje hvert år under høytrykksforhold og erstatt fjær- eller tetningsringen i tide.
