Pneumatiske kuleventiler beskrivelse
Pneumatisk kuleventil består av en kuleventillegeme og en pneumatisk aktuator. Ventilstammen drives av trykkluft for å rotere 90 grader, noe som driver ballen til å åpne og lukke, og innser rask medium avskjæring eller strømningskontroll. Kjernestrukturen inkluderer:
Ball og tetning: Balloverflaten og ventilsetet er forseglet med karbid eller elastiske materialer (for eksempel PTFE), og lekkasjivået kan nå ANSI VI -nivå;
Aktuatorkonfigurasjon: Den pneumatiske aktuatoren støtter AC22 0 V/380V strømforsyning, med den raskeste koblingshastigheten på 0,05 sekunder/tid, og er egnet for PLC/DCS fjernkontroll.
Pneumatiske kuleventiler spesifikasjon
|
Størrelsesområde
|
1/2 "~ 8", DN15 ~ DN200
|
|
Driftstrykk
|
1.6MPA
|
|
Kontrollmodus
|
På av type / modulerende type
|
|
Valgfri spenning
|
DC12 ~ 24V (± 10%), AC110 ~ 220V, 50/60Hz
|
|
Kroppsmateriale
|
Rustfritt stål
|
|
Kjernemateriale
|
Rustfritt stål
|
|
Tetningsmateriale
|
EPDM, PTFE
|
|
Stammateriale
|
Rustfritt stål
|
|
Struktur
|
2 -veis ballventil
|
|
Tilkoblingstype
|
Flenset
|
|
Gjeldende medier
|
Kontroll av vann, luft, gass, olje, væske, damp
|
|
Valgfritt tilbehør
|
Over dreiemomentbeskyttere, avfuktes varmeapparat, kobling av rustfritt stål og åk
|
|
Søknad
|
Mat og drikke, vann og avløpsvann, ultra rent vann, avsalting, kjemisk, tekstil, farmasøytisk, masse og papir, gruvedrift,
Kjele- og kraftindustri
|

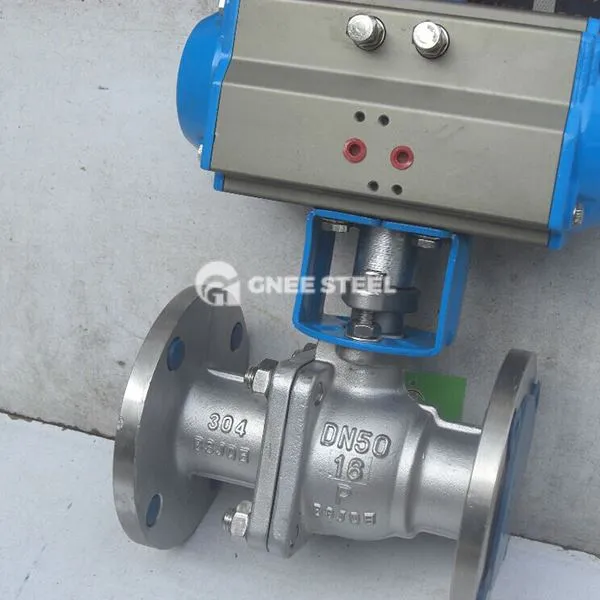

Pneumatiske kuleventiler
Fordeler:
Rask åpning og lukking: 9 0 gradsrotasjon kan oppnå full åpning/lukking innen 0,05 sekunder, og nødavstengningseffektiviteten er høy;
Lav strømningsmotstand: Design med full diameter, væskemotstand er nær den rette rørseksjonen, noe som reduserer pumpende energiforbruk;
Korrosjonsmotstand: Rustfritt stål (304/316) Ventilkropp og fluorubberforseglingskombinasjon, egnet for etsende medier som syre, alkali og organiske løsningsmidler.
Applikasjoner
Kjemisk og petroleum: Kontroll av svovelholdige olje og gass, svært etsende væsker (for eksempel svovelsyre, klor og alkali);
Farmasøytisk og mat: Sanitær rustfrie stålkuleventiler brukes til aseptisk væsketransport, og oppfyller GMP rene standarder;
Elektrisitet og metallurgi: Rask avstengning av høytrykksrørledninger med damp med høy temperatur (mindre enn eller lik 425 grader) og askeholdige medier.
