3- stykkeGjengetKuleventiler Beskrivelse
Tre-delt gjengede kuleventil består av en ventillegeme, et ventildeksel og en mellomliggende ventillegeme. Den er koblet til rørledningen gjennom tråder (indre tråder eller tråder). Ballen roterer 90 grader rundt ventilstammen for å åpne og lukke mediet eller justere strømningshastigheten. Det er egnet for middels og lavt trykk rene eller lys partikkelholdig arbeidsforhold.
Kjernestrukturen inkluderer:
Tre-stykke design: Ventilkroppen er delt inn i venstre og høyre ventildeksler og en mellomliggende ventillegeme, som er lett å demontere og vedlikeholde, og tetningsringen kan raskt erstattes;
Threaded Connection: Den bruker interne tråder (for eksempel DN 15- DN100) eller gjengede grensesnitt, som er egnet for kompakte installasjonsscenarier, og tetningsoverflaten er direkte festet til pipeline;
Ball og tetning: kuleoverflaten er polert (ra mindre enn eller lik 0. 8μm), og den blir matchet med PTFE eller gummipålingsringer, og lekkasjivået når ANSI VI -nivå
3- stykkeGjengetBallventiler spesifikasjon
Standard medvirkning:
Kroppsveggtykkelse: no 12516-1/2/3
Gjenget: BS 21 (BSP)/BSPT/ISO 228-1 g/din 2999/ISO 7-1 RP
Butt Weld: B 16.25
Stikksveis: B 16.11
Kroppsmateriale: WCB, CF8, CF8M
Trykkprøving: EN 12266 eller API598
Spesifikasjon:
End Connecation: Gjenget, rumpesveis, sokkelveis
Arbeidstrykk: 1/2 "~ 2" 1000 psi 2-1/2 "~ 4" 800 psi
Temperatur: -20 til 180 grader
Funksjoner og fordeler
Strukturelle fordeler:
Lav strømningsmotstand: design med full diameter, væskemotstand nær rett rørseksjon, egnet for høye strømningsscenarier;
Rask åpning og lukking: 90 graders rotasjonsdrift, støtter manuell, pneumatisk eller elektrisk stasjon, responstid mindre enn eller lik 1 sekund.
Ytelsesparametere:
Trykkområde: PN1. 0 ~ PN25 (hard tetningsmodell), egnet for middels og høytrykksrørledninger;
Temperaturtilpasningsevne: -20 grad ~ 180 grader (myk tetning), hard tetning kan nå 300 grader.
Praktisk vedlikehold:
Den tredelte strukturen kan skilles og demonteres, og ventilsetet eller tetningsringen kan byttes ut uten spesielle verktøy.

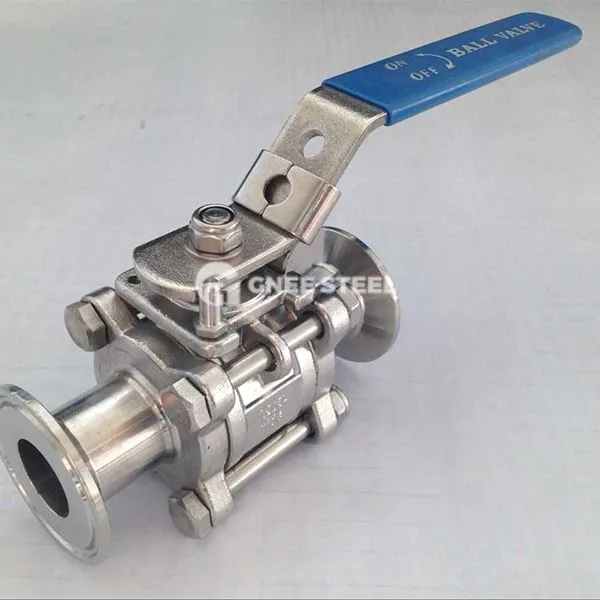

3- stykkeGjengetKuleventiler
Key -poeng for valg:
Medium -egenskaper: Velg hard tetning eller kledningslegeringssfære når du inneholder partikler, og myk tetning er egnet for ren væske;
Tilkoblingsstandard: Bekreft at trådspesifikasjonen (for eksempel PT, BSP) samsvarer med rørledningen for å unngå lekkasje;
Drivmodus: Scenarier med høy frekvens drift krever pneumatiske aktuatorer (AC220V/380V) eller eksplosjonssikre elektriske enheter.
