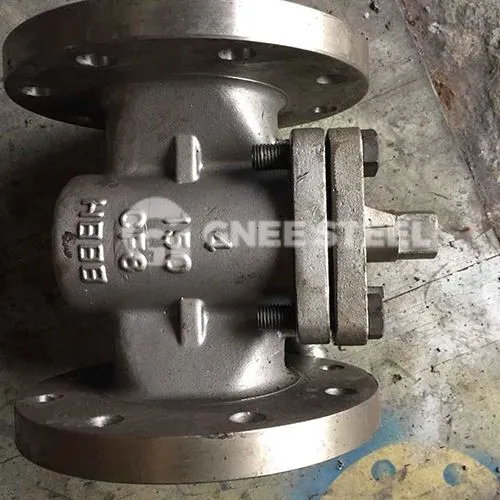

Hovedarbeidsprinsippet til pluggventilen er å kontrollere væskestrømmen ved å rotere en pluggkropp med et hull (ventilplugg eller tapp). Når pluggen roteres 90 grader, er passasjeportene på den på linje med eller forskjøvet med passasjeportene på ventilhuset, for å oppnå åpning eller lukking av ventilen. Pluggventiler med flere porter er konstruert for å strupe og avlede et bredt spekter av medier, fra klart vann til væsker som inneholder faste stoffer, slam, fibrøst slurry, slipende slurry og viskøse væsker. 3-veis- og 4-veis-portarrangementer samsvarer med standard 3-veis- og 4-veisstørrelser, noe som gir mulighet for et bredt spekter av flytkombinasjoner.
| Størrelsesområde | 3-16" (80 - 400mm) |
| Trykkvurdering | 125 psi (860 kPa) CWP |
| Temperaturspenn | til 400 grader F (200 grader) |
| Kroppsmateriale | Støpejern, ni-resist, aluminium, karbonstål, 316 stål |
Design- og teststandarder
API 598
Ventilinspeksjon og testing
PED
Design og fabrikasjon av trykkutstyr
API 599
Metallpluggventiler med flens, gjengede og sveiseender
ISO 10423
Ventiler design
ANSI B16.10, ANSI B16.5, DIN EN 1092-1, DIN EN 558-1
Ansikt-til-ansikt og ende-til-ende dimensjoner av ventiler
ANSI B16.34, ANSI B16.25
Ventiler, flens- og stumpsveisende
ASME B16.42
Duktile jernrørflenser og flensbeslag
API 607
Spesifikasjon for branntest for ventiler
ISO 15848-1 CO3, TA-LUFT
Fugitive utslippstesting
MSS SP-25
Standard merkesystem for ventiler, beslag, flenser og koblinger
MSS SP-55
Kvalitetsstandard for stålstøpegods for ventiler, flenser, beslag og andre rørkomponenter
MSS SP-61
Trykktesting av stålventiler
DIN EN 12266, EPA-metode 21
Testing
ASTM / ANSI / EN
Materialer
Kontrollpluggventil
