Trykkbalanserte pluggventiler har en pluggkjegle som er montert opp ned. Det er en tilbakeslagsventil på den øvre delen av pluggkjeglen. Når ventilen er stengt, på grunn av forskjellen i tverrsnittsareal mellom toppen og bunnen av pluggkjeglen, forårsaker den injiserte høytrykkstetningsoljen at plugglegemet utsettes for oppadgående løftekraft, slik at tetningsflaten på plugghuset og ventilen kan tettes bedre.
|
Type |
Pluggventil |
|
Størrelse |
8''-36'' |
|
Designtrykk |
300 LB |
|
Konstruksjon |
Smurt type, invertert type, trykkbalansert type, metallseter |
|
Tilkoblingstype |
Tilkobling med flens |
|
Operasjon |
Gear operert |
|
Designkode |
API 599 |
|
Ansikt til ansikt |
ASME B16.10 |
|
Avslutt tilkobling |
ASME B16.5 |
|
Trykk & Temp |
ASME B16.34 |
|
Test og inspeksjon |
API 598 |
|
Kroppsmateriale |
WCC |
|
Temperaturspenn |
-29 grad ~+425 grad |
|
applikasjon |
Vann, olje, gass |
Teknisk spesifikasjon
| NEI. | Delnavn | Materiale |
| 1 . | Bolt . | ASTM A193-B7, A320-B8, A193-B8M |
| 2 | Nøtt | ASTM A194-2H, A194-8, A194-8M |
| 3 | Dekke | ASTM A216-WCB ASTM A217-WC1, WC6, WC9, C5 ASTM A351-CF8, CF8M, CF3, CF3M |
| 4 | Pakning | Fleksibel grafitt+rustfritt stål, PTFE |
| 5 | Støpsel | ASTM A216 WCB+N, ASTM A351-CF8, CF8M, CF3, CF3M |
| 6 | Kropp | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A351-CF8, CF8M, CF3, CF3M |
| 7 | Stilk | ASTM A182-Gr.F6a, ASTM A182-F22, ASTM A182-F304, F316, F321, F304L, F316L |
| 8 | "O"-ring | Butylgummi NBR |
| 9 | Pakking | Fleksibel grafitt, PTFE |
| 10 | Kjertel | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A351-CF8, CF8M, CF3, CF3M |
| 11 | Skiftenøkkel | ASTM A47-32510, A216 WCB |
Egenskaper for trykkbalanserte pluggventiler
1. Rimelig struktur, pålitelig forsegling, utmerket ytelse og vakkert utseende.
2. Den har en flip-chip balansestruktur for å oppnå trykkbalanse og enkel bryterbetjening.
3. 3. Det er et oljespor mellom ventilhuset og tetningsflaten, som kan fylles med tetningsfett for å forbedre tetningsytelsen.
4. 4. Komponentmaterialer og flensstørrelser kan velges i henhold til gjeldende arbeidsforhold og brukerkrav for å møte ulike tekniske krav.
4. Delmaterialer og flensstørrelser kan velges i henhold til gjeldende driftsforhold og brukerkrav for å møte ulike tekniske krav.

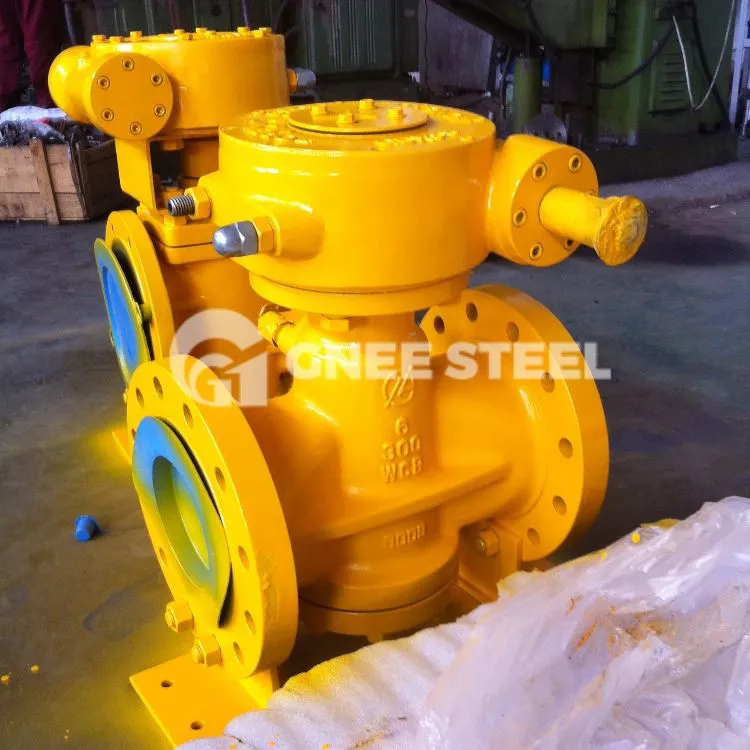

Trykkbalanse Dobbelpluggventil
