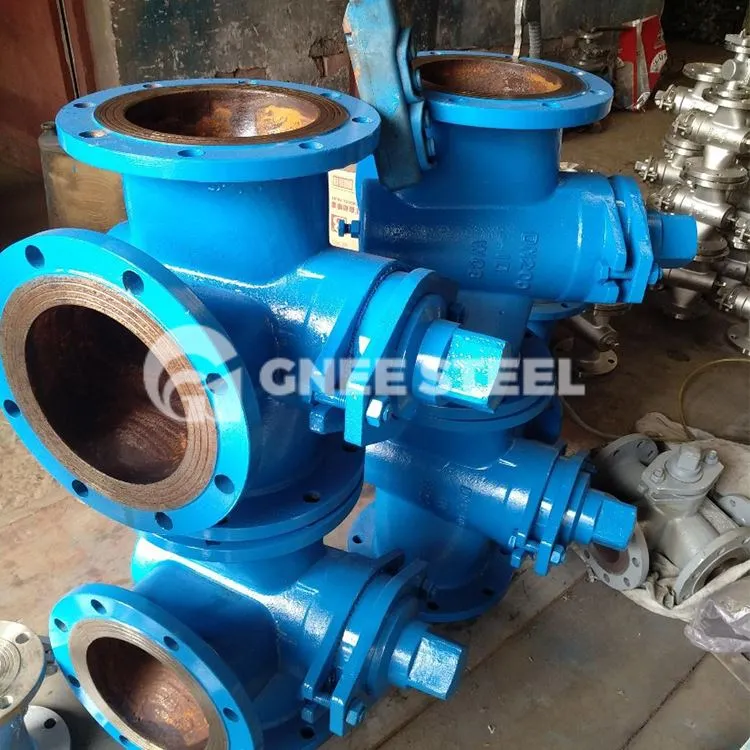

Pluggventilen er en trykkbalansert pluggventil som gir "tight shutoff"-funksjonalitet til det globale olje- og gassmarkedet. Pluggventiler er tilgjengelige i størrelser fra 0.5 til 36 tommer med en rekke endetilkoblinger og trykkklassifiseringer fra ANSI 125 til 2500 og API 6A (opptil 5000).
Portstørrelse:1/2"~24" (DN15~DN600)
Press:CL150-CL2500
Medium:Vann, damp, olje, gass, etc.
Temperatur:-29 grad til +180 grad, -40 grad -450 grad
Kroppsmateriale:WCB, LCB, LCC, CF8, CF8M, CF3, CF3M eller annet materiale
Spesifikasjoner for metallsittende pluggventil.
| Design og produksjon | API 599, API 6D |
| Nominell størrelse | NPS 1/2" ~ 24" |
| Trykkvurdering | Klasse 150LB ~ 1500LB |
| Avslutt tilkoblingen | Flens (RF, FF, RTJ), støtsveiset (BW), socket Welded (SW) |
| Trykk-temperaturvurdering | ASME B16.34 |
| Dimensjoner ansikt til ansikt | ASME B16.10 |
| Flensdimensjon | ASME B16.5 |
| Stussveising | ASME B16.25 |
Metallsittende smurt pluggventil Hoveddeler materiale
| NEI | Delnavn | Materiale |
| 1 | Kropp | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 | Støpsel | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 3 | Pakning | Fleksibel grafitt+rustfritt stål |
| 4 | Dekke | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 5 | Bolt | ASTM A193-B7,A193-B8,A193-B8M |
| 6 | Nøtt | ASTM A194-2H,A194-8,A194-8M |
| 7 | Pakking | Fleksibel grafitt+304 |
| 8 | Kjertel | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 9 | Skiftenøkkel | ASTM A216-WCB, ASTM A351-CF8,CF8M,CF3,CF3M |
| 10 | Åk mutter | ZQA 19-4 |
| 11 | Håndhjul | ASTM A536 Gr.60-40-18 ,ASTM A216-WCB |
- Fordeler med pluggventil:
(1) Den kan slås av og på ved å vri 90 grader, som er rask å åpne og lukke og enkel å betjene.
(2) Den kan flyte i begge retninger, har færre deler, er lett i vekt og har liten strømningsmotstand.
(3) Pluggventiler er egnet for flerkanalskonstruksjoner. En ventil kan ha to, tre eller enda flere ventilstrømningskanaler, noe som kan forenkle utformingen av rørledningssystemet.
(4) Egnet for medier med lavere temperatur og høyere viskositet.
- Ulemper med pluggventil:
(1) Tetningsområdet er stort, friksjonen er stor, åpning og lukking er arbeidskrevende, og driftsmomentet er stort.
(2) På grunn av strukturelle begrensninger er den ikke egnet for høytemperatur- og høytrykksrørledninger. Den generelle driftstemperaturen er ikke høyere enn 300 grader.
(3) Hvis det brukes et mykt forseglet ventilsete, bør det være utformet med en brannbestandig og antistatisk struktur.
Pluggventilleverandør-GNEE
