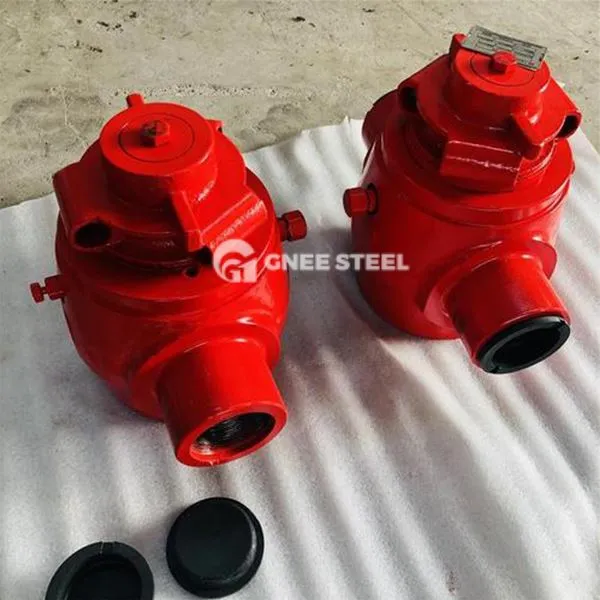

Høyt trykkpluggventil

Høytrykkspluggventil er en spesiell større enn eller lik PN4 . 0MPA (klasse 300) over høytrykksarbeidsforholdene i den roterende avskjæringsventilen, hvis kjerne er å rotere den koniske eller sylindriske plugg-kroppen for å kontrollere mediet av og på.

Strukturelle funksjoner
Forsterket ventil kroppsdesign
Integral smidd karbonstål/legering av stålventil (e . g . wc6, cf8m), veggtykkelse økte med 30% sammenlignet med standard ventil kropp, trykkbærende kapasitet opp til PN16 . 0MPA (klasse 900).
Omvendt montert balansert tetning
The plug is installed upside down, and the bottom balance hole introduces medium pressure, which pushes the plug close to the valve seat to form a self-reinforcing seal, and the sealing specific pressure is >6 . 0mpa.
Karbidforseglingsflate
Plugg overflate supersonisk sprøyting av wolframkarbid (hardhet HRC 65+) eller nikkel-fosfor-legeringsplatting (HRC 58-60), resistent mot faste partikler inneholdt i vaskefeltet .
Oljesmøringssystem
Integrert fettinjeksjonskanal, regelmessig injeksjon av tetningsfett for å fylle tetningsgapet, blokkere penetrering av etsende medier og redusere friksjonsmomentet .

• Ventil kroppsmateriale:

Klasse 300 og over må være smidd karbonstål (A105) eller legeringsstål (WC6/F22);
Korrosive medier trenger austenittisk rustfritt stål (CF8M/316L) .

• Tetningstype:

Høytrykksforhold obligatorisk metall hard tetning (wolframkarbid / stellittlegeringsoverflate);
Forsegle overflatehardhetskrav større enn eller lik HRC 58.

• Tilkoblingstype:

Flensforbindelse: implementeringen av ANSIB16.5 standard (RF/RTJ tetningsflate);
Butt sveiseforbindelse: Implementeringen av ANSIB16 . 25 standard (dn større enn eller lik 50 høytrykksrørledning .).

• Myk tetningsmodell: begrenset til klasse 300 eller under, temperatur -29 grad ~ 180 grader (PTFE -ventilsete);
• Hard Seal Type: Dekker full trykkklasse, temperatur -29 grad ~ 550 grader (nikkelbasert legeringsventilsete) .

•

Høyt trykkpluggventil



Applikasjoner

Ekstraksjon av olje og gass
For use in sulphur-containing oil and gas wellhead installations (Class 600) to achieve emergency cut-off at pressures >15 MPa med en responstid på<3 seconds.
Oljeraffinering og kjemisk industri
Kontroll av høye temperaturer og høytrykksreaktorer i hydrokrakkplanter (temperatur 425 grader /trykk PN 16 . 0 MPa), og regulerer strømmen av hydrogenoljeblandinger.
Langdistanserørledning
Main line cut-off valve (DN600/Class 600), withstand water hammer impact pressure>10MPA, for å forhindre rivelinjesulykker .
Kraftenergi
Superkritisk enhet Steam Trap System (temperatur 540 grader), hard tetningsstruktur for å unngå høy temperatur damplekkasje .

Fordeler

Ekstrem arbeidstilstand tilpasningsevne
Den harde tetningsstrukturen er motstandsdyktig mot høy temperatur på 425 grader og høyt trykk på PN16 . 0MPA, langt over over grensen for vanlig pluggventil (PN2.5MPA/180 grader).
Null lekkasjesikkerhet
Metallforsegling + fettfylling for å oppnå ANSI B16 . 104 Klasse VI null lekkasje, egnet for giftige og brennbare medier (for eksempel hydrogensulfid).
Lang skuremotstand liv
Tungsten carbide coated plugs in sandy media life>100, 000 ganger som åpner og lukker, mer enn 5 ganger for myke tetningsventiler .
Lav vedlikeholdskostnader
Fettinjeksjonssystemet kan opprettholdes på nettet, ingen grunn til å demontere ventilen etter at tetningen er slitt, påfylling av tetningsfett kan gjenopprette ytelsen .
