Duktil jernpluggventilbeskrivelse
Duktil jernpluggventil er en ventil med duktilt jern (QT450, etc .) som materialet til ventillegemet, gjennom rotasjonen av den koniske eller sylindriske pluggen med gjennom hull for å oppnå den middels avskjæringen eller avledning av kontroll av ventilen, er kjernefunksjonene som følger:
Strukturelle funksjoner
Ventilkropp med høy styrke
Integrert støpt duktilt jern (QT450) ventilkropp, strekkfasthet større enn eller lik 420MPa, seighet er 3-5 ganger høyere enn vanlig støpejern, tåler vannhammerpåvirkning .
Hele innpakning av overflateforsegling
Pluggoverflaten er dekket med PTFE/gummi bussing, og danner en gapløs ansiktsforsegling med ventilsetet, og tetningsspesifikke trykket er større enn eller lik 0 . 5mpa.
Toppmontert vedlikeholdsdesign
Ingen grunn til å demontere rørledningen, gjennom toppventildekselet kan erstatte tetningsbrossingen eller O-ringen, vedlikeholdstiden mindre enn eller lik 30 minutter .
Lav momentoverføring
Ventilstamme- og plugg-integrert design, med selvblubberende lagre, åpnings- og lukkemoment er 40% lavere enn vanlige støpejernsventiler .
Duktil jernpluggventilspesifikasjon
| Parametric | Spekter | Note |
|---|---|---|
| Nominell diameter | DN15 ~ DN600 | Vanlig DN 50- DN300 |
| Arbeidstrykk | PN1.0 ~ PN2.5 | Tilsvarer klasse150 |
| Gjeldende temperatur | -30 grad ~ 302 grad | Metal Seal Version Limit |
| Tilkoblingsmetode | Flens, gjenget | ANSIB16.5 |

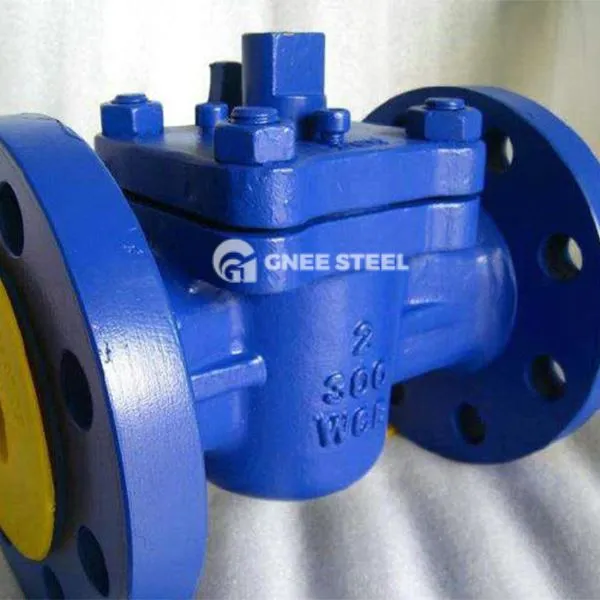

Duktil jernpluggventil
Fordeler
Enestående kostnadsytelse
Kostnaden er 50% av karbonstålventiler, styrken når 90% av karbonstål, spesialmateriell tilpasset kostnadsfordel er betydelig .
Sterk korrosjonsmotstand
Overflategrafitt sfærisk struktur for å blokkere korrosjonsinntrengning, med epoksyharpiksbelegg tåler pH 2-12 medium .
God påvirkningsmotstand
Forlengelse større enn eller lik 12%, kan absorbere påvirkningsenergien til rørledningshammeren, for å unngå brudd på ventillegemet .
Fleksibel tilpasning
Støtt flerkanals integrert design (for eksempel fireveis distribusjonsventil), tilpasset komplekse prosessrørledninger .
Tekniske begrensninger
Trykkbegrensning: Maksimal anvendelig PN2.5MPA (Class150);
Temperaturbegrensning: Temperaturmotstand mindre enn eller lik 150 grader for gummiforet versjon, mindre enn eller lik 302 grader for metallforsegnet versjon;
Kjørekrav: Må være utstyrt med høy momentaktuator (25% høyere enn kuleventil) .
