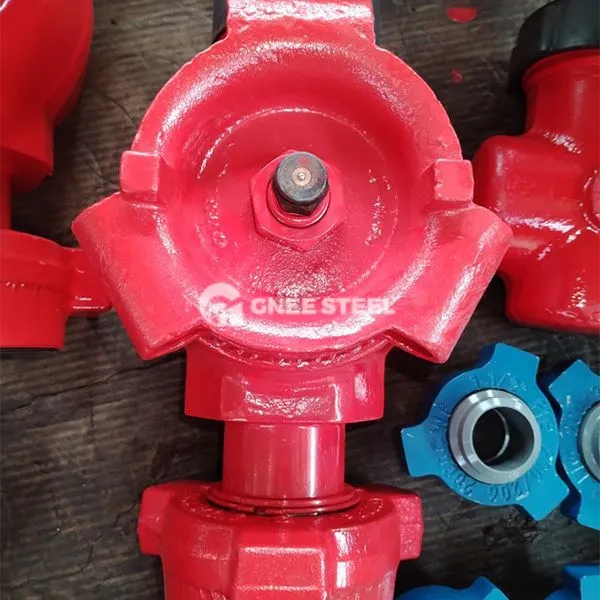

API 6D pluggventilbeskrivelse
API 6D pluggventil er en ventil designet for langdistanseolje og gassrørledninger . Det er i samsvar med API 6D Standard (siste 23. utgave) . Dets kjernefunksjon er å oppnå pålitelig cutoff og flyt {} {{{7 {{{{{7 {{{{{7 {{{7 {{{7 {{Subelin.
Struktur og designfunksjoner
Tetningssystem
DBB (dobbeltblokk og frigjøring) eller DIB (dobbel isolasjon og frigjøring) struktur
DBB Type : Dobbelt ventilsete Forsegling Når det er lukket, kan ventilhulen frigjøre trykket (for å forhindre middels retensjon);
DIB -type : Enkelt ventilsete Bidireksjonell tetning, ventilsete isolerer uavhengig medium (høyere sikkerhetsredundans) .
Metallhardt tetning : Pluggoverflaten er hard krombelagt (hardhet større enn eller lik HRC60), resistent mot partikkel erosjon {{1}
Operasjonsmetode
Lifting Plug: Når du åpner og lukkes, løftes pluggen først aksialt for å skille seg fra tetningsoverflaten for å redusere slitasje;
Fettinjeksjonssystemet (valgfritt): Injiser tetningsfett for å forbedre høytrykksforsegling .
API 6D Plug Valve Specification
| Parameter | Rekkevidde/type |
|---|---|
| Nominal diameter | NPS 2 "-48" (dn 50- dn1200) |
| Pressure Level | Klasse 150- klasse 2500 (maks 42mpa) |
| Temperaturområde | -46 grad -200 grad (som dekker lavtemperatur/høy temperatur medier) |
| Connection Type | Fullt sveiset (BW), flenset (RF/RTJ) |
API 6D Standardkrav
- Design og produksjon
Ventilkroppsmaterialet må være motstandsdyktig mot svovelkorrosjon (i samsvar med NACE MR0175);
Full portdesign (full port) eller redusert portdesign (redusert port) må være tydelig oppgitt .
- Inspeksjon og testing
Shell Strength Test : 1,5 ganger det nominelle trykket;
Tetningstest : Høyt og lavt trykk toveis lekkasjehastighet mindre enn eller lik ISO 5208 F karakter;
Brannsikkerhetssertifisering : bestått API 607 Brannprøve
API 6D pluggventil
Fordeler
Zero lekkasjeforsegling: DBB/DIB DOBBELSE DESIGN, oppfyller strenge lekkasjestandarder;
Lang levetid: Karbidforseglingsoverflate er resistent mot erosjon og egnet for sandholdige og krystallinske medier;
Vedlikeholdsfri: Den fullstendig sveisede ventillegemet har ingen eksterne lekkasjepunkter og er egnet for direkte begravde/ubåtledninger;
Brannsikkerhet: Metallforseglingen kan fremdeles kutte av mediet etter at den myke tetningen mislykkes
