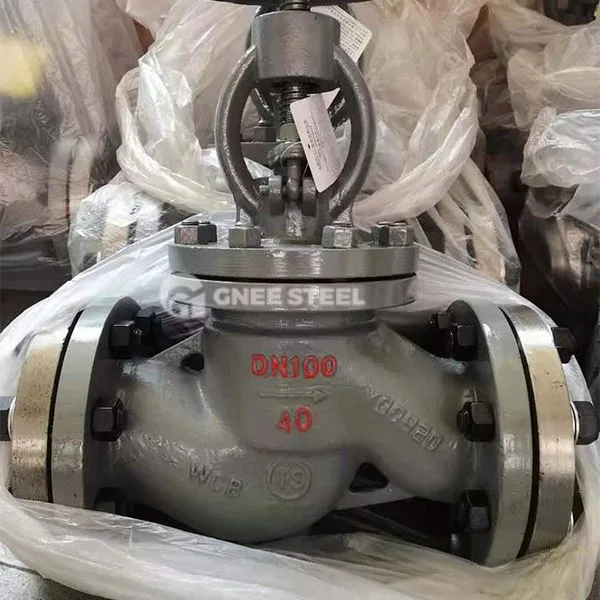

Boltet panserklodeventiler Beskrivelse
Boltet panserklodeventil er en tvungen tetningsventil med en boltet panseret, som kontrollerer strømmen eller avskjæringen av rørledningsmedier gjennom den vertikale bevegelsen av ventilskiven. Kjernefunksjonen er at ventillegemet og panseret er festet med bolter og nøtter, og en sårpakning (for eksempel 316 med fleksibel grafitt) kombineres for å oppnå pålitelig tetning. Denne typen ventiler er egnet for rørledningssystemer innen petroleum, kjemisk industri og elektrisk kraft, og er egnet for trykknivåer PN16 ~ 320 (klasse 150 ~ 2500) og høye temperaturer og høye trykkforhold.
Struktur og arbeidsprinsipp
Bonnet tilkoblingsmetode
Bolt fikserdesign : Ventilkroppen og panseret er koblet sammen med bolter, noe som er praktisk for demontering og vedlikehold og utskifting av interne komponenter (for eksempel ventilskiver og ventilstengler);
Tetningsform : Bruk sårpakninger eller metall-grafitt komposittpakninger for å sikre ingen lekkasje under miljøer med høyt trykk.
Valve Disc Movement Mechanism
Lifting stangstruktur: Ventilstammen driver ventilskiven for å stige og falle vertikalt langs midtlinjen til ventilsetet, og strømningshastigheten reguleres og kuttet av ved å endre tverrsnittsområdet til strømningskanalen;
Tvunget tetning: Når du lukker, må trykket påføres for å gjøre ventilskiven tett med tetningsoverflaten på ventilsetet for å kutte av strømmen på mediet.
Boltet panseret
|
struktur |
Globe |
|
søknad |
General |
|
Opprinnelsessted |
Henan, Kina |
|
makt |
Hydraulisk |
|
Tilpasset støtte |
OEM |
|
Portstørrelse |
Dn 15 - dn50 |
|
garanti |
1 år |
|
Temperatur på media |
Normal temperatur |
|
Merkenavn |
Gnee |
|
media |
Base |
|
Skrudd standard |
Npt. BSPT DIN259.DIN2999.ISO228 |
|
Flensende ende |
Jis10k.jis20k. ANSI150.ANSI300. PN16. PN25 |
|
Støpeprosess |
Støping |
|
Størrelse |
Dn 15 - dn50 |
|
Trådstandard |
NPT (ANSI Bi.2 0. 1), BSPT (BS21.0), BSPF |
Boltet panseret klodeventiler
Fordeler
Vedlikehold av bekvemmelighet: Boltet ventildeksel støtter rask demontering og montering, noe som reduserer driftsstans for vedlikehold;
Tetningspålitelighet: Spiralsårpakning og tvungen tetningsstruktur sikrer ingen lekkasje under høye trykkforhold;
Media -tilpasningsevne: Forgedt stålkropp og kledningskarbid er egnet for etsende, høye temperaturer og høytrykksmedier;
Standardisert design: Kompatibel med API\/ANSI -standarder for å oppnå rask integrasjon med eksisterende rørledningsnettverk.
