Dobbeltseter klodeventilbeskrivelse
Globeventil med dobbeltsetet er en klodeventil med en tetningsstruktur med dobbeltseter. De øvre og nedre ender av ventilkjernen samarbeider med to ventilseter for å oppnå uavhengig kontroll av to passasjer eller iscenesatt åpnings- og lukkefunksjoner.
Dobbeltsetet Globe Valve Specification
|
Type |
Dobbeltsetet Globe Valve |
|
Autentisering |
ISO9001, CE, API6D |
|
Medium temperatur |
Minus 29 grader til 150 grader |
|
Makt |
Håndbok |
|
Flow Medium |
Vann, olje, luft og litt etsende væske |
|
Grensesnittstørrelse |
5inch |
|
Materiale |
201 |
|
Trykk |
40P |
|
Søknad |
Avstengningsventilen innser funksjonene til middels levering, avskjæring, justering osv. |
|
Struktur |
Tetningsparet av klodeventilen er sammensatt av en ventilklaffforseglingsflate og en ventilsete tetningsflate, og ventilstammen driver ventilklaffen for å bevege seg vertikalt langs midtlinjen på ventilsetet. Under åpnings- og lukkingsprosessen til kloden ventil, er åpningshøyden liten, strømmen er enkel å justere, og produksjonen og vedlikeholdet er praktisk, og trykkpåføringsområdet er bredt. |

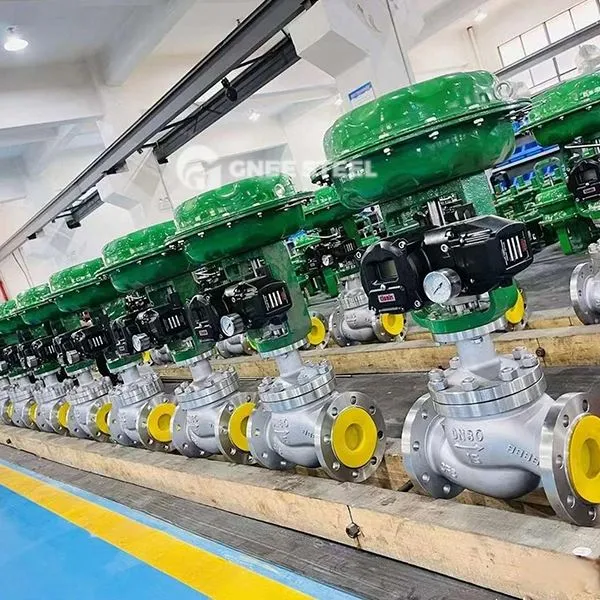

Dobbeltsetet Globe Valve
Fordeler og ulemper
Fordeler:
Tilpasningsevne for høytrykk: Det interne ventilsetetrykkreduserende utformingen reduserer driftsmomentet og er egnet for høyttrykksscenarier over PN6.4MPa;
Multifunksjonskontroll: de øvre og nedre ventilsetene i ventilkjernen uavhengig, og hovedpassasjen og hjelpepassasjen (for eksempel passering av flere bruk) kan kontrolleres samtidig;
Redundant tetning: Dobbeltventilsetestrukturen gir dobbel tetningsbeskyttelse, og lekkasjivået kan nå IV -nivået (mindre enn eller lik 0. 01% nominell flyt).
Begrensninger:
Kompleks struktur: Dobbeltventilsetet og føringsenheten øker produksjonskostnadene, og det kreves spesielle verktøy for vedlikehold;
Stort volum: modeller med stor diameter (for eksempel DN større enn eller lik 200 mm) har høyere installasjonsplasskrav.
