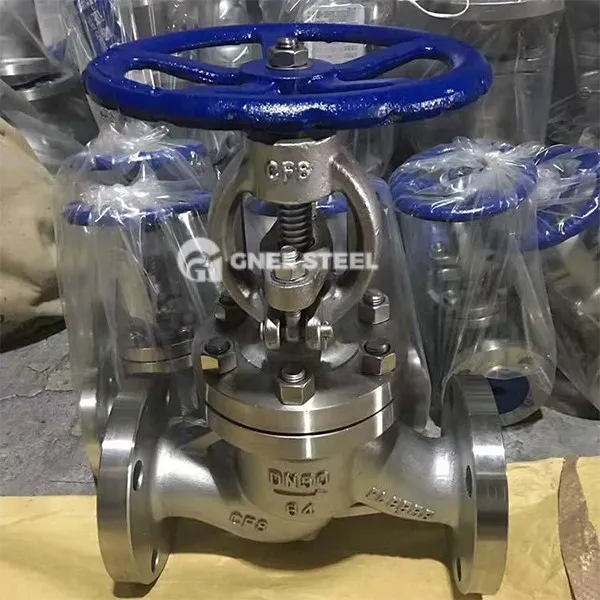

Rett klodeventilbeskrivelse
En rett gjennom stoppventil er en ventil som kontrollerer væskestrømmen ved vertikalt å løfte ventilskiven. Innløps- og utløpskanalene er anordnet i en 180 graders rett linje, og strømningsretningen er parallell med ventilstammeaksen. Det er egnet for rørledningssystemer med ensrettet flyt.
Core Structure
Valvehus og ventilsete: Ventilkroppen er for det meste laget av støpt stål, rustfritt stål eller støpejern, og ventilsetet tetningsoverflaten sveises med hard legering (for eksempel stellitt) for å forbedre slitestyrken.
Valveplate og ventilstamme: Ventilskiven er en pluggformet struktur, og tetningsoverflaten er en flat eller konisk overflate; Ventilstammen er koblet til håndhjulet gjennom en tråd for å drive ventilskiven for å bevege seg lineært.
Flange Connection: Standard flensgrensesnitt (for eksempel GB/T 9112, ASME B16.5) er praktisk for installasjon av rørledninger.
Rett klodeventilspesifikasjon
|
Type |
API Globe Valve |
|
Autentisering |
CE, ISO9001, API6D |
|
Medium temperatur |
Minus 29 grader til 150 grader |
|
Makt |
Håndbok |
|
Flow Medium |
Vann, olje, naturgass |
|
Grensesnittstørrelse |
1/2in, 3/4in, 1in, 1-1/4in, 1-1/2in, 2in, 2-1/2in, 3in, 4in, 5in, 6in, 8in, 10in, 12in, 14in, 16in, 18in, 20in, 24in |
|
Materiale |
WCB |
|
Trykk |
150 pund |
|
Søknad |
Den brukes til å koble til og blokkere væsken på rørledningen. Kan ikke brukes til væskekontroll, vanligvis brukt som en bryter på |
|
Struktur |
Enkel struktur, enkel å produsere og vedlikeholde. Liten arbeidsslag og kort åpning og stengetid. God forsegling |

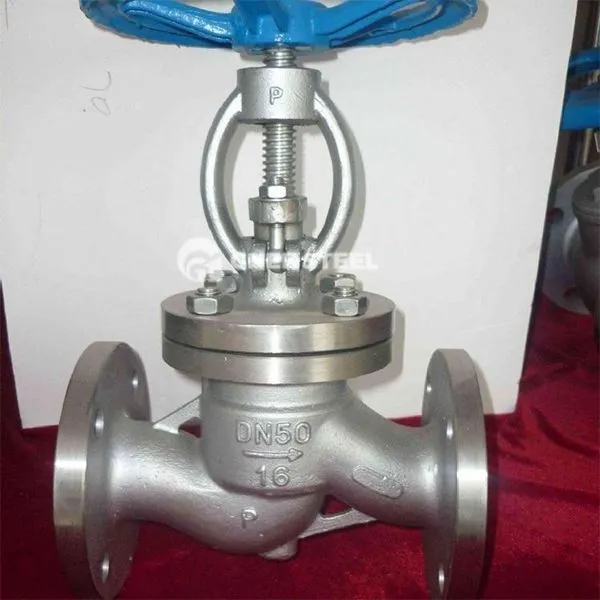

Rett klodeventil
Fordeler og begrensninger
Core fordeler
Reliabel tetning : Den tvangs tetningsdesignet kan fremdeles opprettholde null lekkasje under høye trykkforhold . Enkelt vedlikehold : Den utskiftbare ventilsetestrukturen reduserer vedlikeholdskostnader . Høy temperatur og høytrykksmotstand : Det aktuelle trykknivået kan nå PN420, og temperaturområdet er -29 grad ~ 425 grader .
Begrensninger
Høy strømningsmotstand : Væskemotstanden øker betydelig i den ikke-fullstendige åpne tilstanden, som ikke er egnet for hyppige justeringsscenarier . Installasjonsretningsbegrensning : Støtter bare enveisstrøm, og omvendt installasjon er lett å forårsake ventilskade .
