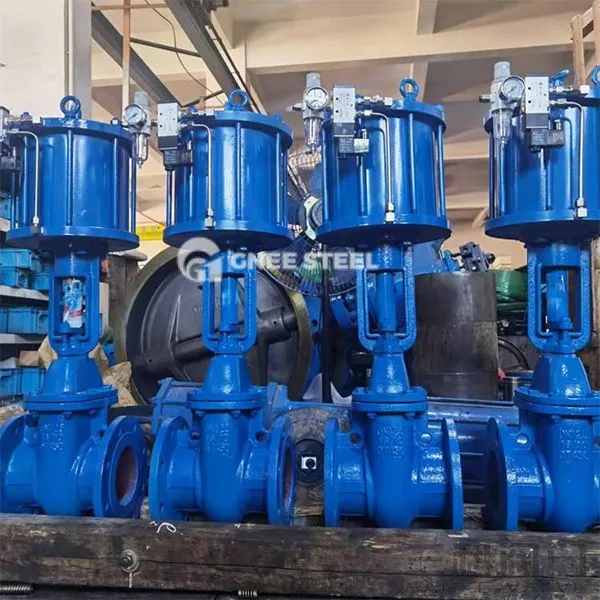

Pneumatiske kileportventiler Beskrivelse
Pneumatisk kileportventil er en ventil som åpnes og lukkes ved å kjøre en kileformet portplate gjennom en pneumatisk aktuator. Den består av en ventillegeme, en kileformet portplate, en ventilstamme, en pneumatisk aktuator (inkludert en sylinder) og en tetningsenhet. Kjernefunksjonen er kombinasjonen av trykkluftkraft og tvangsplaten på kilen til kileportplaten. Det er egnet for væskeavskjæring eller regulering i automatiserte kontrollsystemer.
Spesifikasjon av pneumatisk kileportventiler
|
Type |
Pneumatiske kileportventiler |
|
Størrelse |
DN15 til 4000 |
|
Forsegling |
PTFE, EPDM, Metal, NBR |
|
Egnet medium |
Vann, olje, gass, masse osv |
|
Struktur |
Kantype |
|
Stilk |
Rustfritt stål 304 |
|
Standard |
AS, GB, DIN, JIS er tilgjengelig |
|
Temperatur på media |
-20 til 1100 grad |
|
Forbindelse |
Flenset eller lugget |
|
Sertifikat |
CE, ROHS, ISO9001, TUV |
Pneumatiske kileportventiler
Testkrav av flens kileportventil
Ytelsestest
Strengtest : Ventilkroppen bærer 1,5 ganger det nominelle trykket og opprettholder trykket i 5 minutter uten lekkasje eller deformasjon . Seal -test : I lukket tilstand blir innløpssiden trykksatt til 1,1 ganger det nominelle trykket, og lekkasjen på utløpssiden møter API 598 eller GB/T 13927 standard . Pneumatic Actuator Test : Kontroller åpnings- og lukkemomentet, responstiden og lufttrykksstabiliteten (vanligvis 0. 4 ~ 0. 6mpa) .
Materiale og utseende inspeksjon
Kjemisk sammensetningsrapport og mekaniske ytelsestestdata (for eksempel strekkfasthet og hardhet) er nødvendig for ventilkroppen og portmaterialet . Tetningsoverflaten har ingen riper eller porer, og flatflatens flathetsfeil er mindre enn eller lik 0. 05mm .
Funksjonell verifisering
Simulere de faktiske arbeidsforholdene for å åpne og lukke kontinuerlig i mer enn 500 ganger for å bekrefte at det ikke er noen jamming eller tetningssvikt .
