Lug Knife Gate Valve Beskrivelse
Lug Knife Gate-ventilen er en knivtype portventil med lugstrukturer designet på begge sider av porten. Det skjærer mediet ved å løfte porten vertikalt, og er egnet for avskjæringskontroll av væsker med høy avstrømning som inneholder partikler, fibre, etc. (for eksempel slam, slagg og tyktflytende slam). Det har fordelene med sterk bøyemotstand og pålitelig tetning.
Strukturell innovasjon:
Lug Design: Lugs på begge sider av porten forbedrer stivheten og reduserer bøyningsdeformasjon under skjæring. Samtidig danner de et flerpunkts kompresjonsforsegling med ventilsetet for å forbedre trykkmotstanden (mindre enn eller lik PN16);
Sealing Form: Hard Seal (Hard Alloy) eller Soft Seal (Rubber/PTFE), urenheter på tetningsoverflaten skrapes av den U-formede knivkanten i bunnen av porten, og lekkasjivået når ANSI klasse VI;
Konnejonsmetode: Lugflensforbindelsen blir tatt i bruk, og boltene fikser bare rørledningsflensen for å unngå ekstrudering og deformasjon av ventillegemet, som er egnet for hyppige demonteringsbetingelser.
Lug Knife Gate Valve Specification
| Vilkår | Tekniske indikatorer | Applikasjoner og tips |
|---|---|---|
| Nominelt press | PN1 0/16 (1.0 ~ 1.6MPa) | Medium og lavspenningssystemer som gruver og kraftverk. |
| Temperaturområde | -29 grad ~ 180 grader (begrenset av tetningsmateriale) | PTFE -seler er egnet for arbeidsforhold mindre enn eller lik 150 grader |
| Kaliberområde | DN50 ~ DN1400 | Stor flytslemmende rørledning (DN større enn eller lik 300) er foretrukket |
| Hovedmateriale | Ventilkropp: WCB, CF8M (rustfritt stål 316), Duplex Steel (F55/F53) | For etsende medier (som syre og alkali), velg dupleksstål. |

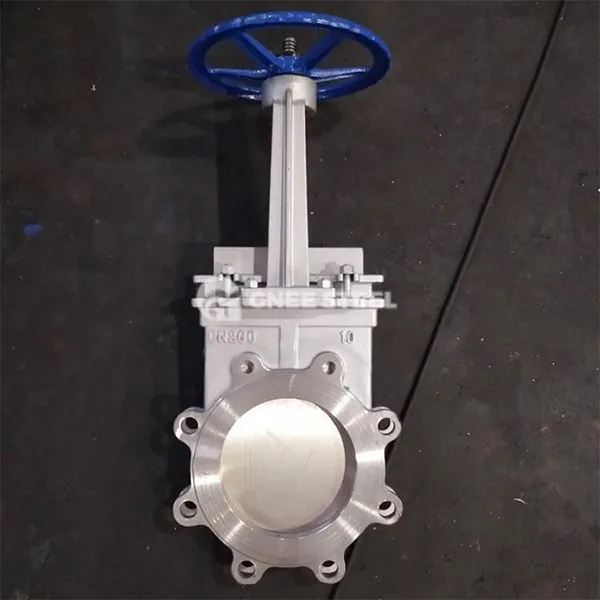

Gnee Lug Knife Gate Valve
Applikasjoner
Mines/kraftverk:
Kullslurry og slagg transportsystemer, hard tetningsstruktur kan kutte av svevestøv (DN300 ~ DN1400, PN10); Sewage Treatment:
Fiberholdig slam og tyktflytende avløpskontroll, U-formet blad for å forhindre tilstopping (myk tetning, DN50 ~ DN400); Food/Pharmaceuticals:
Sanitær rustfritt stål (316L) materiale er egnet for sterile væsker, og hurtiginstallerer lugs er enkle for cip-rengjøring.
