Fjærbelastet sjekkventilbeskrivelse
Spring lastet sjekkventil er en enveisventil som er lukket ved hjelp av fjærkraft, slik at mediet kan strømme i en retning og blokkere omvendt tilbakestrømning. Dens kjernemekanisme er:
Forward Flow Opening: Mediumtrykket overvinner fjærmotstanden og skyver ventilskiven (for eksempel ventilskive, kule osv.) For å åpne, og danner en strømningskanal;
Reverse Flow Closing: Når mediumtrykket forsvinner eller tilbakestrømmen oppstår, tilbakestiller fjærkraften raskt ventilskiven til tetningsposisjonen for å blokkere tilbakestrømmen.
Avslutningsaksjonen utløser trykk (dvs. bruddtrykk) avhenger av fjærstivheten og de medium arbeidsforholdene.
Type og struktur
Klassifisering av struktur:
Spring In-line type: Ventilskiven er parallell med rørledningsaksen, med en kompakt struktur, egnet for rørledninger med små diameter (DN15 ~ 100mm);
Spring y Type: Ventilskiven er i en viss vinkel mot rørledningen, med lavere strømningsmotstand og enkelt vedlikehold. Det brukes ofte i høyt trykk eller hyppig åpnings- og lukkescenarier;
Swing Spring Assisted Type: Kombinerer hengslet svingventilskive med fjærbuffer for å redusere lukkende påvirkning og er egnet for rørledninger med stor diameter (DN200 ~ 1200mm).
Key -komponenter:
Spring materiale: rustfritt stål (304\/316L) eller legeringsstål, korrosjonsbestandig og elastisk stabil;
Sealing Form: Metall Hard Seal (høy temperatur og høyt trykk) eller elastisk myk tetning (PTFE\/grafitt), møte ANSI klasse VI lekkasjestandarder
Fjærbelastet sjekkventilspesifikasjon
|
Produktnavn |
Bransjefjærsjekkventil |
|||
|
Størrelse |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Tilkoblingslutt |
gjenget |
|||
|
Standard |
3A, DIN, SMS, ISO |
|||
|
Pakning |
Silikon, EPDM, Viton |
|||
|
Operasjonsvei |
Manuell, pneumatisk og elektrisk aktuator |
|||
|
Maks temperatur |
10bar |
|||
|
Arbeidstemperatur |
-10 grad til +120 grad |
|||
|
Overflatepolering |
Ra mindre enn eller lik 0. 8μm |
|||
|
Forsendelsesvei |
Av Express, med fly eller sjø, som kundeforespørsel |
|||
|
Søknadsomfang |
Meieri, mat, øl, drikke, apotek, kosmetikk, vann osv |
|||

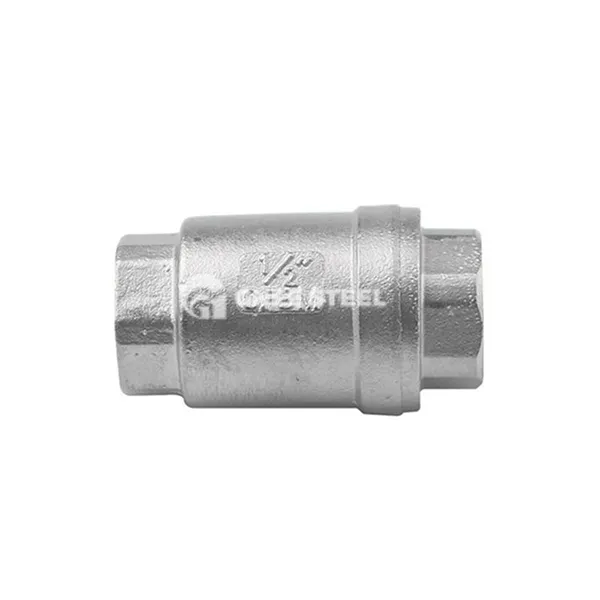

Fjærbelastet sjekkventil
Funksjoner
Fast respons: Springassistert lukking forkorter tilbakestillingen til mindre enn 0. 5 sekunder, noe som reduserer risikoen for vannhammer betydelig;
Høy tetning: Den forhåndsinnlastede fjæren forbedrer klemmekraften mellom ventilskiven og ventilsetet, og kan effektivt forhindre tilbakestrømning under lavtrykksforhold;
Lavstrømningsmotstandsdesign: Den strømlinjeformede ventilkanalstrukturen reduserer trykktapet, og trykkfallstapet er mindre enn 3% (helt åpent); UTROLIGHET: Fjær- og tetningsoverflaten er slitasjebestandig, og levetiden kan nå 5 ~ 10 år (normale arbeidsforhold).
Applikasjoner
HVAC -system: Forhindre kjølevann eller dampbakflyter, beskytt vannpumper og kjeler;
Petrokjemiske prosessrørledninger: Kontroller den ensrettede strømmen av etsende medier (for eksempel syre og alkali -væsker);
Hydraulisk overføringssystem: Blokker tilbakestrømmen av hydraulisk olje for å unngå aktuatoren fra å miste kontrollen;
Mat og farmasøytisk industri: Sanitærdesign (speilpolering) tilfredsstiller behovene til aseptisk væskekontroll.
