Elektrisk sjekkventilbeskrivelse
Elektrisk sjekkventil er en sjekkenhet som kontrollerer åpningen og lukkingen av ventilskiven gjennom en elektrisk aktuator. Den har både enveis avstengningsfunksjon for en tradisjonell sjekkventil og fjernautomatiseringskontrollfunksjonen til en elektrisk ventil. Kjernefunksjonene inkluderer:
Anti-medium tilbakestrømning: Å stole på tetningsstrukturen til ventilskiven og ventilsetet for å forhindre motsatt strøm av mediet;
Intelligent åpning og lukking: Motta eksterne signaler (for eksempel PLC -instruksjoner) gjennom den elektriske aktuatoren for å oppnå presis åpning og lukking av ventilen.
Kjernekomponenter
Ventilkropp: Vedtar stort sett en tredelt rustfritt stålstruktur (venstre ventildeksel + midtventil kropp + høyre ventildeksel), som er festet med bolter for å forbedre forseglingen;
Ventilskive: Løfting eller svingdesign, tetningsoverflaten er dekket med fluoroplastisk/gummi, egnet for etsende medier;
Elektrisk aktuator: Integrert motor, orm giroverføringsenhet, støtter 4 ~ 20mA signal eller digital kommandokontroll.
Arbeidsprinsipp
Forward flow: Mediumtrykket skyver ventilskiven åpen for å tillate sirkulasjon; Reverse tilbakestrømning eller aktiv lukking: Den elektriske aktuatoren driver ventilskiven for å tvinge lukking for å blokkere tilbakestrømning (tradisjonelle sjekkventiler er avhengige av middels trykk og dødvekt, mens elektriske sjekkventiler aktivt kan gripe inn).
Elektrisk sjekkventilspesifikasjon
| Del | Materiale | En spes. |
| Kropp | Støpejern | A126 Klasse f |
| Duktilt jern | A536 gr. 65-45-12 | |
| Aksel | Rustfritt stål 410 | A276 S410 00 |
| Rustfritt stål 431 | A276 S431 00 | |
| Setering | EPDM /NBR | |
| O-ring | EPDM /NBR | |
| Bussing | Ptfe | |
| Bronse | B62 C83600 | |
| Ventilstandard | ||
| ISO 5752/BS5155/BS EN 593/MSS SP -67/API 609 | ||
| Trykk tempraature og rating | ||
| Arbeidstrykk | 16BAR/27,5BAR | |
| Testetrykk | Shell: 24BAR/37,5BAR | |
| Tetning: 17,6bar/27,5bar | ||
| Arbeidstemperatur | -20 grad til 110 graders EPDM -sete | |
| -10 grad til 80 graders NBR -sete | ||
| Egnede medier | Vann, olje og gass | |
| Beskrivelse Produkter | ||
| Størrelse | Dn 40- dn1200 | |
| Sluttflens | ANSI B 16.1, EN 1092, AS 2129 | |
| Ansikt til ansikt | ANSI B 16.10; No 558-1 serie 20 | |
| Toppflens | ISO 5211 | |
| Relaterte produkter | 1. | 2. flenser |
| 3. | 4. Rør | |
| 5. Høytrykksinnredning | 6. Ventiler | |
| 7. PTFE .Thread Seal Tape | 8. Messingbeslag | |
| 9. Duktilt jernrørbeslag | 10. Kobberbeslag | |
| 11. Grooved beslag | 12. Sanitærbeslag, etc. | |
| Sertifikat | BSI, ISO9001: 2008 | |
| Applikasjoner | Ferskvann, kloakk, sjøvann, luft, damp, mat, medisin, oljer, alkalier, salt osv. | |
| Kjøpers tegninger eller design er tilgjengelige. | ||
| Pakke | 1. Kartonger uten paller. | |
| 2. Kartonger med paller. | ||
| Eller som kjøperens krav. | ||

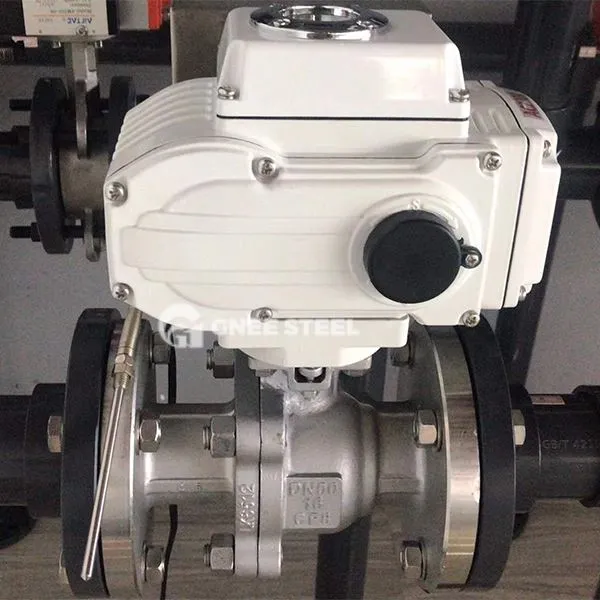

Elektrisk sjekkventil
Fordeler
Høy pålitelighet: Den elektriske aktuatoren kan tvinge ventilskiven til å lukke, og unngå svikt i den tradisjonelle sjekkventilen på grunn av urenheter som blokkerer; Lang levetid: Korrosjonsmotstanden til rustfritt stål er bedre enn for støpejern/karbonstålventiler.
Begrensninger
Uavhengighet av ekstern strømforsyning: Når strømmen er av, må den stole på sikkerhetskopieringskraft eller mekanisk struktur for å opprettholde funksjonen; Høye kostnader: Den elektriske aktuatoren og delt struktur gjør prisen høyere enn ordinære sjekkventiler
