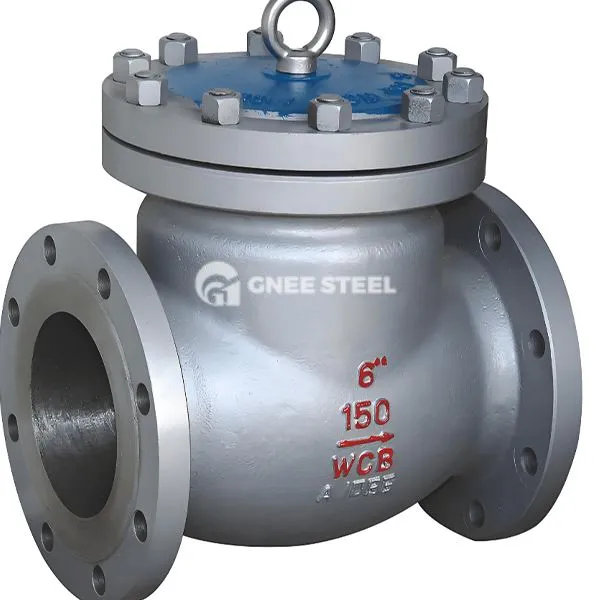

Trykkforsegling Sjekkventil

Trykkforseglede svingkontrollventil er en ventil som oppnår enveis avstengning ved å rotere ventilskiven rundt aksen. Kjernefunksjonen er bruken av en trykkstrammende tetningsstruktur (for eksempel en metallpakning eller elastisk tetningsring) for å forbedre tetningsytelsen under høye trykkforhold gjennom middels trykk for effektivt å forhindre lekkasje. Det er egnet for rørledningssystemer med høyt trykk som petroleum og kjemisk industri for å forhindre middels tilbakestrømning og redusere vannhammereffekter.

‌VALVE Body and Sealing Components‌

‌Valve kroppsmateriale‌: karbonstål (WCB), rustfritt stål (316/304) eller dupleksstål (2205), egnet for høyt trykk (mindre enn eller lik PN420) og etsende medier.
‌ selvstrammende tetningsstruktur‌: Metallspiral Sårpakning eller O-ring brukes mellom ventildekselet og ventillegemet. Når mediumtrykket øker, forbedres tetningsoverflatetrykket for å oppnå null lekkasje (lekkasjehastighet mindre enn eller lik 0. 01%) ‌.

‌Valve klaff og drivdesign‌

‌Swing ventilklaff‌: Den skiveformede ventilklaffen roterer rundt den roterende aksen, og den strømlinjeformede kanalen reduserer strømningsmotstanden (30% ~ 50% lavere enn løftetypen), som er egnet for scenen med stor diameter (DN50 ~ DN1200) lavstrømningshastighetsscenarier‌.
‌Buffer Mechanism‌: Noen modeller har innebygde dempende fjærer eller hydrauliske buffere for å redusere effekten av ventilklafflukking og unngå rørledningsvibrasjon‌.

Størrelse: 2 "~ 24" (DN50MM-DN600mm)

Trykk: ANSI 600lb ~ 3500lb (PN100 ~ PN420)

Medium: vanngassolje luft ect

Temperatur: -29 grad -550 grad

Kropp: A105, Alloy Steel, CF8

Tilkoblingsmetode: gjenget, rumpesveising, flens

Produksjonsstandarder: API 6D, GB/T 12235-2007

Inspeksjonsstandarder: API 698, GB/T 12224-2015

Lengdestandarder: ASME B 16.10, GB/T 12221-2005

Flensstandarder: jb/t 74-94, GB/t 9113-2010

Trykkvurdering: ASME B 16.34, GB/T 12224-2015

Flensstandarder: ASME B16.5, ASME B16.47 A, API 605



Trykkforsegling Sjekkventil



Fordeler ‌

Pålitelig høytrykksforsegling‌: Den selvstrammende tetningsdesignen har bedre tetningsytelse under høyt trykk (større enn eller lik PN160), og unngår bolten løsne problemet med tradisjonell flensforsegling‌.
‌Low Flow Resistance and Long Life‌: Den strømlinjeformede ventillegemet reduserer trykktapet (mindre enn eller lik 0. 05MPA), og den slitasjebestandige legeringsoverflaten (for eksempel stellittlegering) har en levetid på opptil 100, {{}}}} åpninger og lukking.
‌Fleksibel installasjon‌: Støtter horisontal, vertikal eller skrå rørledningsinstallasjon. Når den er installert vertikalt, må middels strømningsretning være fra bunn til topp‌.
