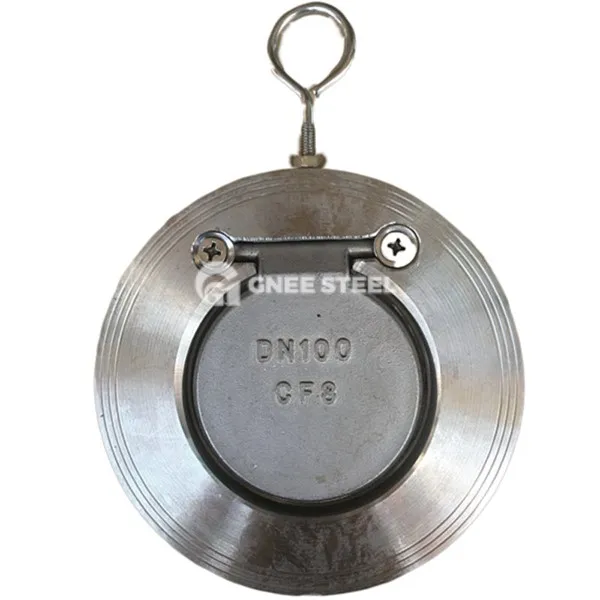

Enkeltplate wafer sjekkventilBeskrivelse
Enkelt plate skivekontrollventil er en ventil som oppnår enveis avstengning ved å rotere eller løfte en enkelt ventilskive. Kjernestrukturen er en installasjon av wafer-type (ingen flensforbindelse), som er avhengig av mediumets eget trykk for å drive ventilskiven for å åpne og nær for å forhindre at mediet strømmer tilbake. Hovedkomponentene inkluderer:
Ventilkropp: vanligvis laget av rustfritt stål (304/316) eller UPVC, som er korrosjonsbestandig og egnet for lavtrykk til middels trykkforhold.
Ventilskive: En skiveutforming med ett stykke, som raskt lukkes gjennom våren for forhåndsinnlasting eller tyngdekraft for å redusere påvirkningen av vannhammer.
Tetning: gummi (NBR/EPDM) eller metallhardt forsegling (bronse/stellittlegering) brukes for å sikre at lekkasjehastigheten er mindre enn eller lik 0. 01%.
Enkelplate Wafer Check Valve Specification
|
punkt |
verdi |
|
Garanti |
1 år |
|
Type |
Metallkontrollventiler, enkelt skivesvingningsventil |
|
Tilpasset støtte |
OEM, ODM |
|
Opprinnelsessted |
Kina |
|
Merkenavn |
Gnee |
|
Modellnummer |
H74W-16P |
|
Søknad |
General |
|
Temperatur på media |
Normal temperatur |
|
Makt |
Mekanisk |
|
Media |
vann |
|
Portstørrelse |
Dn 40- dn600 |
|
Struktur |
Sjekke |
|
Kroppsmateriale |
Rustfritt stål 304/316L |
|
Trykk |
1. 0 ~ 1.6Mpa |
|
Arbeidstemperatur |
-20 grad ~ 425 grad |
|
Arbeider medium |
Luftvannsoljesyre |
|
Forbindelse |
Wafer Connection |

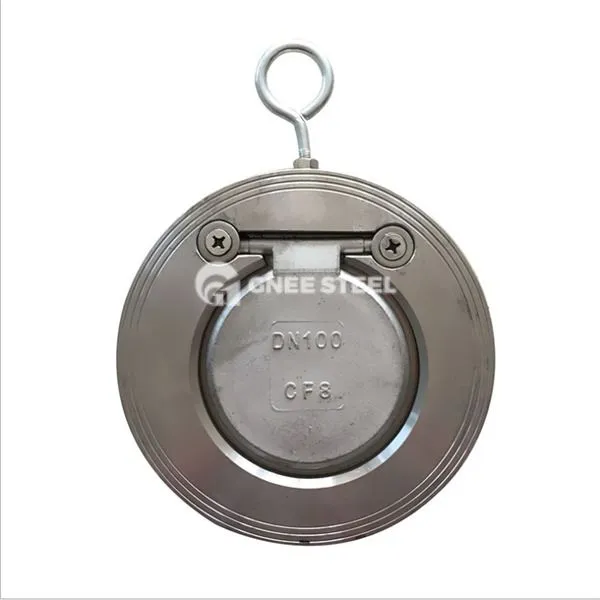

GNEE Single Plate Wafer Check Valve
Fordeler
Compact og Lightweight: Tykkelsen på utformingen av skivetypen er bare 1/3 ~ 1/2 av den tradisjonelle flensekontrollventilen, og lagrer installasjonsplass. Fast Closing: Den fjærassisterte ventilskivenes lukketid er mindre enn eller lik 0. 2 sekunder, og forhindrer effektivt middels tilbakestrømning og vannhammereffekt. Low Flow Resistance: Det strømlinjeformede tapet av ventil kroppsdesign er mindre enn eller lik 0. 03MPa, egnet for scenarier med lav strømningshastighet. LOW Kostnadsvedlikehold: Ingen kompleks drivmekanisme, enkel demontering og montering, lave kostnader for å erstatte seler.
Applikasjoner
Bygningsvannforsyning og dreneringssystem: Brukes til uttak av vannpumpe for å forhindre tilbakestrømning og påvirke løpehjulet når pumpen stoppes. Varme, ventilasjon og klimaanlegg (HVAC) : Egnet for kjølt vannsirkulasjonsrørledninger, motstå -10 grad ~ 60 graders arbeidsforhold. Kjemiske rørledninger med lavt trykk: Transport rent vann og svakt etsende medier (for eksempel syre- og alkalioppløsningskonsentrasjon mindre enn eller lik 10%) .
