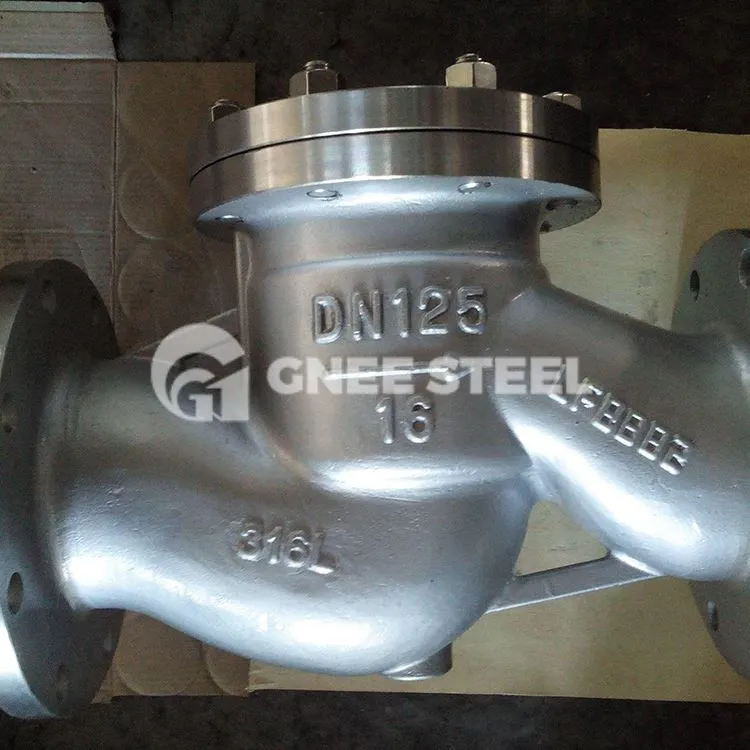

Sving tilbakeslagsventil består hovedsakelig av ventilhus, ventildeksel, ventilsete, ventilskive, vippe, pinne, brakett og andre deler. Ventilskiven roterer rundt en tapp plassert utenfor ventilsetet. Baksiden av ventilskiven er fast installert på den ene enden av vippen gjennom en koblingsskrue og mutter, og den andre enden av vippen er hengslet installert på veggbraketten til ventilhusets hulrom. Middelstrykket ved innløpsenden presser ventilskiven til å rotere og åpne, og mediumtrykket ved utløpsenden og egenvekten til ventilskiven gjør at ventilskiven stenger.
Hovedparameterspesifikasjon:
Design og produksjon: Tilbakeslagsventil i støpt stål til BS 1868, ASME B16.34, API 6D
Inspeksjon og test: API598, API600 eller API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
BW ende Dimensjon:ASME B16.25
Ansikt til ansikt og ende til ende: ASME B16.10
Trykk-temperaturklassifisering: ASME B16.34
Veggtykkelse Dimensjon: API 600, BS 1868
Produktspekter
Kroppsmateriale: karbonstål, rustfritt stål, legert stål, bronse
Nominell diameter: 1/2"~48"(DN15~DN1200)
Endetilkobling: RF,RTJ,BW
Trykkområde: Klasse150~2500(PN16~PN420)
Arbeidstemperatur:-196ºC~+560ºC
Designstandard
|
Ventildesign |
ANSI,ASME,API,DIN,JIS,BS,GB |
|
Avslutt tilkobling |
Flens, stumpsveis, muffesveis |
|
Testing |
API 6D, API 598 |
Hvordan installere en tilbakeslagsventil?
Sving tilbakeslagsventiler kan installeres horisontalt eller vertikalt. Før du installerer tilbakeslagsventilen, må du sørge for at strømningspilen er i riktig retning. Hvis den er installert vertikalt, må strømningspilen peke oppover for å la væske som strømmer gjennom røret strømme oppover og unngå at tyngdekraften trekker den tilbake og forurenser vanntilførselen.
Følgende trinn vil veilede deg om hvordan du installerer en tilbakeslagsventil:
Trinn 1: Se på innsiden av ventilen
Pass på at det ikke sitter noe fast inne i ventilhuset. Hvis en liten gjenstand kommer inn i tilbakeslagsventilen, kan det føre til at skiven setter seg fast og hindrer all vannstrøm.
Trinn 2: Skyv platen vekk fra seteoverflaten og kontroller funksjonen for å sikre at den kan bevege seg fritt.
Trinn 3: Sørg for at flensendene ikke har noen grader eller kanter som kan hindre riktig tetting.
Trinn 4: Installer ventilen i strømningsretningen i henhold til strømningsretningspilen, og sørg for at det er en rett rørseksjon på 3 ganger diameteren oppstrøms.
Trinn 5: Hvis den installeres vertikalt, må strømningsretningen være oppover; hvis installert horisontalt, må ventildekselet vende oppover.
