Pulver sommerfuglventilbeskrivelse

Pulver sommerfuglventil er en ventil som er spesielt brukt i pulver- og kornete materiale transportsystem. Den innser åpnings- og lukkekontrollen av rørledningen ved å rotere ventilplaten. Den har egenskapene til god tetning, slitasje motstand og lett. Det er mye brukt i siloer, pneumatisk formidling, kjemisk industri og matforedling.

Kjerneparametere og strukturelle egenskaper
Grunnleggende design:

Ventilkroppsmateriale: støpt aluminiumslegering (lettvekt) eller 304/316L rustfritt stål (korrosjonsbestandig), vedtar rotasjonsventilplaten polymer slitasje-resistente materialer (for eksempel NBR, PTFE).
‌ Tetningsform: Myk tetning (gummi eller polymermateriale), egnet for krav til forebygging av pulverpartikkel lekkasje.
‌ Stasjonsmodus: Manuell, pneumatisk (CP101/CP126 aktuator) eller elektrisk, som støtter rask åpning og lukking.

Pulver sommerfuglventilspesifikasjon

Gjenstander Parameter	FOSD -05	FOSD -10	FOSD -16	FOSD -30	FOSD -60	FOSD -125	FOSD -250	FOSD -400
Utgangsmoment	50nm	100nm	160nm	300nm	600nm	1250nm	2500nm	4000nm
Rangert reisetid	20S	15S/30S			30S/60S	100S	100S	100S
Rotasjonsvinkel	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad
Arbeider strøm	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Startkraft	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Motorisk kraft	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Vekt	3 kg	5 kg	5,5 kg	8 kg	8,5 kg	15 kg	15,5 kg	16 kg
Makt	AV220V, AC24V, AC110V, AV220, AC380, DC24V (Velg alternativer)
Isolasjonsmotstand	100m/500VDC
Press motstand	1500 VAC, ett minutter
Innbrudd beskyttelse	IP65/IP67
Installasjonsvinkel	360 grad enhver vinkel
Elektrisk interperasjon	Én G1/2 CNCO, en strømkoblingsport, en signaltråd tilkoblingsport
Omgivelsesfuktighet	-30 grad til +60 grad

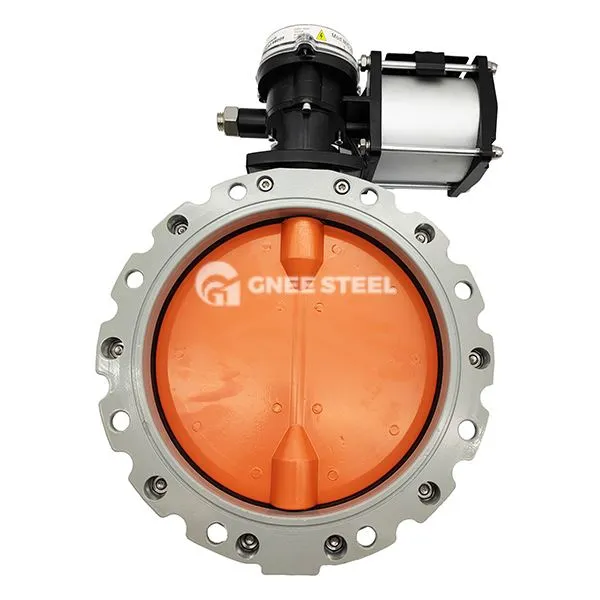

Pulver sommerfuglventil

Applikasjoner

Håndtering av pulvermateriale:
Lossing i bunnen av siloer og binger ved å bruke tyngdekraften for å avskjære materialer.

Skruetransportørutløp eller pneumatisk transportør for å forhindre tilbakestrømning.

Industrielt felt:

Sement og kjemisk pulverblandingssystem, resistent mot slitende medier.

Arbeidsforhold i matkvalitet (for eksempel melkepulver og stivelse) bruker sanitær rustfritt stålventilkropp og klemmer hurtiginstalleringstilkobling.

Valg og installasjonsspesifikasjoner

Valgspoeng:
Når du inneholder sterkt slipende partikkelmedier, foretrekkes det skrå ventilsetet + polymerventilplatestrukturen for å redusere fastkjøring og slitasje.

Det pneumatiske transportsystemet må samsvares med en pneumatisk aktuator (trykk {{0}}. 4 ~ 0,6 MPa) for å sikre rask respons.
‌
Installasjonskrav:
Horisontal installasjon krever at ventilplate -rotasjonsaksen er vinkelrett på tyngdekraften for å unngå materialakkumulering og tetningssvikt.

Flensforbindelse bruker metallspiral sårpakninger eller silikonputer i matkvalitet for å oppfylle tetningskravene til forskjellige medier.
