Centred-Disc sommerfuglventiler

Midtskiven sommerfuglventil er midtlinje sommerfuglventilen. Kjernefunksjonen er at ventilstammeaksen, midten av sommerfuglplaten og midtlinjen til ventillegemet er koaksial. Den vedtar en symmetrisk strukturell design og er egnet for væskekontrollscenarier med lavtrykk, normal temperatur og konvensjonelle tetningskrav.

Struktur og designfunksjoner

Tre-linjers koaksial layout:

Ventilstammeaksen, midten av sommerfuglplaten og midtlinjen til ventilkroppen overlapper fullstendig, og strukturen er symmetrisk og enkel.

Sommerfuglplaten er en skive (midtskive) og kontaktflaten med ventilsetet er en symmetrisk design i full sirkel.

‌Key -komponenter:

‌Valve sete: For det meste laget av elastiske materialer (for eksempel EPDM eller PTFE), og er avhengig av elastisk deformasjon for å oppnå forsegling.

‌Butterfly Plate: En sentralt symmetrisk skive med en flat overflate som må være fullt utstyrt med ventilsetet for å sikre forsegling.

‌ Drive mekanisme: Manuell, ormutstyr eller elektrisk drift, det er nødvendig å samarbeide med en ormutstyr reduser for å oppnå selvlåsende plassering av sommerfuglplaten.

Arbeidsprinsipp og ytelsesegenskaper

Tetningsmekanisme:
Sommerfuglplaten er i full kontakt med ventilsetet, og gapet mellom tetningsflatene kompenseres ved deformasjonen av det elastiske ventilsetet, og er avhengig av middels trykk for å hjelpe tetningen.
Tetningsytelsen avhenger av elastisiteten til ventilsetematerialet og er ikke egnet for høye trykk eller høye temperaturforhold.
Fordeler og ulemper:
Fordeler:
Enkel struktur og lave produksjonskostnader.
Liten åpnings- og lukkevinkel (mindre enn eller lik 90 grader), enkel drift.
Begrensninger:
Sommerfuglplaten og ventilsetet er i kontinuerlig friksjon, med høy slitasjehastighet og kort levetid.
Lavt gjeldende trykk (vanligvis mindre enn eller lik 16 bar) og begrenset temperaturmotstand (EPDM mindre enn eller lik 80 grader, PTFE mindre enn eller lik 150 grader).

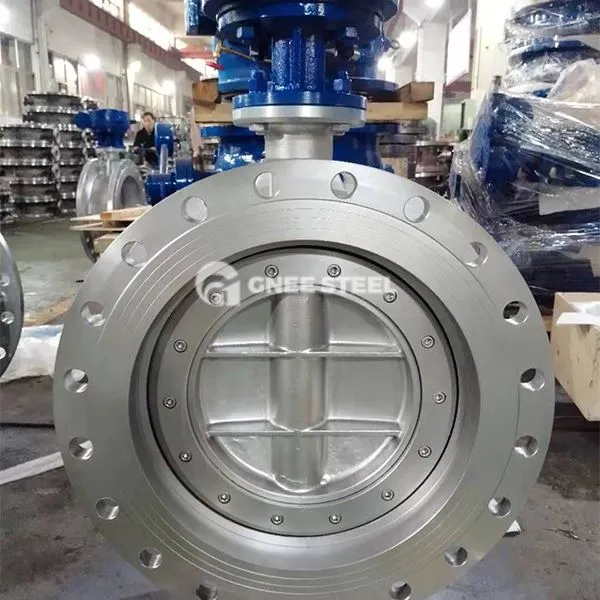

Centred-Disc sommerfuglventiler



Applikasjoner

Kommunale vanntjenester:
Strømningsregulering av stor diameter av vannforsyning og dreneringssystemer (DN50 ~ DN1200).
Åpning og lukkende kontroll av rent vann og avløpsrør med lavt trykk.
Bygning HVAC:
Rutinemessig regulering av luftkondisjonering av vannsystemer og brannsikringsrør.
Generell industriell bruk:
Avskjæring av normal temperatur, ikke-etsende medier (for eksempel luft og smøreolje).
