Beskrivelse av dobbeltskyventede sommerfuglventiler
Dobbelt forskjøvet sommerfuglventil er en sommerfuglventil med høy ytelse som optimaliserer tetningsytelsen gjennom dobbel eksentrisk design. Den strukturelle egenskapen er at ventilstammeaksen avviker fra midten av sommerfuglplaten og midten av ventillegemet samtidig. Det er egnet for væskekontroll under middels og høyt trykk, hyppig åpning og lukking og alvorlige arbeidsforhold.
1. Strukturell design
Dobbelt eksentrisk layout:
Første eksentrisitet: Ventilstammeaksen avviker fra midten av sommerfuglplaten for å redusere kontaktområdet mellom sommerfuglplaten og ventilsetet.
Andre eksentrisitet: Ventilstammeaksen avviker fra midten av ventilkanalkanalen for å danne en kameffekt og redusere åpnings- og lukkemotstanden.
Nøkkelkomponenter:
Sommerfuglplate: Skivformet struktur, overflateherdingbehandling (for eksempel overflatebehandling av rustfritt stål eller sprøyting av keramikk) for å forbedre slitestyrken.
Ventilsete: myk tetning (PTFE/EPDM) eller metallhardt tetning (stellittlegering), som støtter toveis null lekkasje.
Ventilstamme og drivmekanisme: Anti-bevegelsesdesign, egnet for manuell, pneumatisk eller elektrisk drift, i tråd med ISO 5211-standarden.
Spesifikasjon av dobbeltskyvent sommerfuglventiler
|
punkt |
ventil |
|
Søknad |
Industriell bruk, vannindustriell bruk, husholdningsbruk |
|
Portstørrelse |
Dn 10- dn2000 |
|
Garanti |
24 måneder |
|
Opprinnelsessted |
Kina |
|
Henan |
|
|
Makt |
Pneumatisk, elektrisk, manuell, hydraulisk |
|
Temperatur på media |
Høy temperatur, lav temperatur, middels temperatur, normal temperatur |
|
Merkenavn |
Gnee |
|
Struktur |
SOMMERFUGL |
|
Media |
Gass, vann, olje, syre |
|
Tilpasset støtte |
OEM, ODM, OBM |
|
Skivemateriale |
Karbonstål, rustfritt stål, krom molybden S |
|
Setemateriale |
NBR/EPDM/PTFE/Viton/silikon osv |
|
Belegg |
Tilpasset |
|
Sluttstandard |
PN6/10/16/25/21/150LB/JIS5K/10K/AS2129 TABELL D/E/F. |
|
Kroppsmateriale |
Karbonstål, rustfritt stål, krom molybdeum st |
|
Stammateriale |
2CR13, 1CR13, rustfritt stål, krom molybden S |
|
Farge |
Tilpasset på forespørsel |
|
Tetningstesttrykk |
{° |
|
Skalltesttrykk |
{{0}}. 9mpa -6. 0 mpa, 2.4mpa, 3.0mpa |
|
Transportpakke |
Tresak |

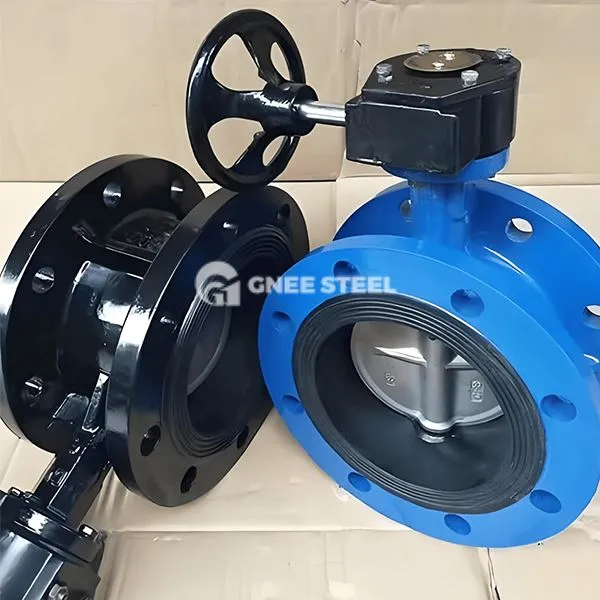

Dobbelt forskyvning sommerfuglventiler
Fordeler
- LAVE driftsmoment: Det doble eksentriske designet reduserer åpnings- og lukkemomentet med 40%~ 60%, som er egnet for hyppige driftsscenarier.
- Lang levetid: Slitasjehastigheten på tetningsoverflaten er 70% lavere enn den for midtlinjen sommerfuglventil, og levetiden kan nå mer enn 10 år.
- Tilpasningsevne for høyt trykk: Den tåler et maksimalt trykk på klasse 300 (ca. 50 bar), og Hard Seal -versjonen tåler en temperatur på 232 grader.
- Økonomisk: Den strukturelle kompleksiteten er lavere enn den for den tre-eccentriske sommerfuglventilen, med lave produksjonskostnader og praktisk vedlikehold.
Applikasjoner
- Municipal Engineering: Flow Regulation med stor diameter (DN50 ~ DN2400) av vannforsynings- og dreneringssystemer og termiske nettverk.
- Petrokjemisk industri: Kutting av og regulere oljeprodukter og etsende medier i raffineringsenheter.
- Strøm og HVAC: Ventilkrav for kjølevannssystemer og damprørledninger (temperatur mindre enn eller lik 232 grader).
- Spesielle arbeidsforhold: Scenarier som inneholder granulære medier, vakuummiljøer og scener som krever brannbeskyttelsesdesign.
