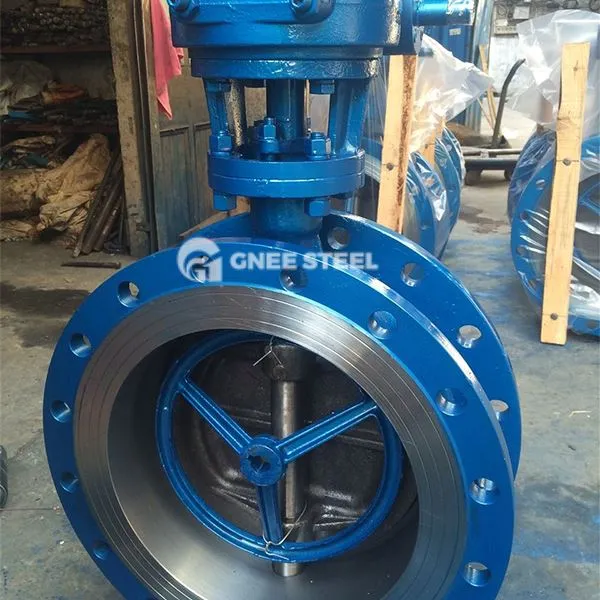

Butt Weld Triple Offset Butterfly Valve
Beskrivelse
Butt-sveiset tre-forskyvning sommerfuglventil er en ventil som bruker en tre-eccentrisk struktur og en sveise endeforbindelse. Det brukes spesielt til mediekontroll under høy temperatur, høyt trykk og tøffe arbeidsforhold, og har toveis tetningsevner og lange livsegenskaper. Kjernefunksjonene inkluderer:
Triple-eccentric Design: Ventilstammeaksen avviker fra midten av sommerfuglplaten, midten av ventillegemet, og hellingsvinkelen på ventilsetet rotasjonsaksen og rørledningsaksen for å oppnå friksjonsfri åpning og lukking og null lekkasje.
Veldingstilkobling: Buttsveising brukes til å koble til rørledningen for å unngå risikoen for flenslekkasje. Det er egnet for permanent installasjons- og rørledningssystemer som krever innpakning av isolasjon.
Eksistent for ekstreme miljøer: Tetningsoverflaten er sveiset med hard legering (for eksempel stellittlegering), med en temperaturmotstand på opptil 600 grader, og trykknivået dekker PN1.6 ~ PN10MPA (klasse 150 ~ 600).
Strukturelle og tekniske fordeler
Tetningsstruktur
Flerlags metall hardt tetning: Sommerfuglplaten vedtar en kombinasjon av myke og hardt laminert rustfritt stålplater og fleksibel grafitt, som har både elastisk kompensasjon og metallstivhet for å tilpasse seg plutselige temperaturendringer.
Brannsikkerhet: Design med all metallstruktur kan fortsatt opprettholde tetningsintegritet under brann.
Kjør og tilpasningsevne
Drivmodus: Støttehåndbok, ormutstyr, pneumatisk, elektrisk eller hydraulisk, tilpasser seg krav til fjernkontroll.
Diameterområde: dekker DN50 ~ DN2000 (2 "~ 80"), som møter store strømningsscenarier.
Materiale og prosess
Ventilkroppsmateriale: karbonstål (WCB), rustfritt stål (304/316L), krom-molybden stål (WC6/WC9).
Overflatebehandling: Tetningsoverflaten er forkrommet eller nitridert for å øke slitasje motstand og korrosjonsmotstand
Butt Weld Triple Offset Butterfly Valve Specification
| Medium | Luft, vann, damp, olje osv |
| Trykk | 0 ~ 1.6Mpa |
| Størrelsesområde | DN50 til DN300, 2 "til 12" |
| Forbindelse | Wafer Type |
| Struktur | Trippel eksentrisk |
| Tetningsmateriale | Hard metall |
| Materiale |
Rustfritt stål |
| Skivemateriale |
Rustfritt stål |
| Søknad | Mat og drikke, vann og avløpsvann, ultra rent vann, avsalting, kjemisk, tekstil, farmasøytisk, masse og papir, gruvedrift, kjele og kraftindustri |
