Høy temperatur skivende sommerfuglventil

Høy temperaturskive sommerfuglventil er en ventil som er spesielt brukt for medier med høy temperatur (for eksempel røykgass, damp, høy temperaturgass). Den vedtar wafer -tilkoblingsstruktur og realiserer rørledningens åpning og lukking eller strømningsregulering ved å rotere sommerfuglplaten. Det er egnet for høye temperatur- og høytrykksscener med temperatur mindre enn eller lik 425 grader og trykk mindre enn eller lik PN16.

Strukturell sammensetning
Ventillegeme: Laget av støpt stål eller karbonstål, motstandsdyktig mot høy temperatur og høyt trykk, og overflaten kan behandles med antikorrosjon.
Sommerfuglplate: Strømlinjeformet design, surfing av koboltbasert karbid eller rustfritt stål, slitasjebestandig og erosjonsbestandig.
Tetningsstruktur: Tre-eccentric Metal Hard Seal (ventilplate og ventilsete skrå kjeglekontakt), forseglingsytelsen øker med økningen av trykket.
Drivmekanisme: Støtter manuell (ormutstyr, håndtak), pneumatisk eller elektrisk drift, og noen modeller er utstyrt med selvlåsende funksjon.
Tilkoblingsmetode: Design av skivflens, direkte klemt med rørledningen gjennom tappbolter, kompakt struktur.

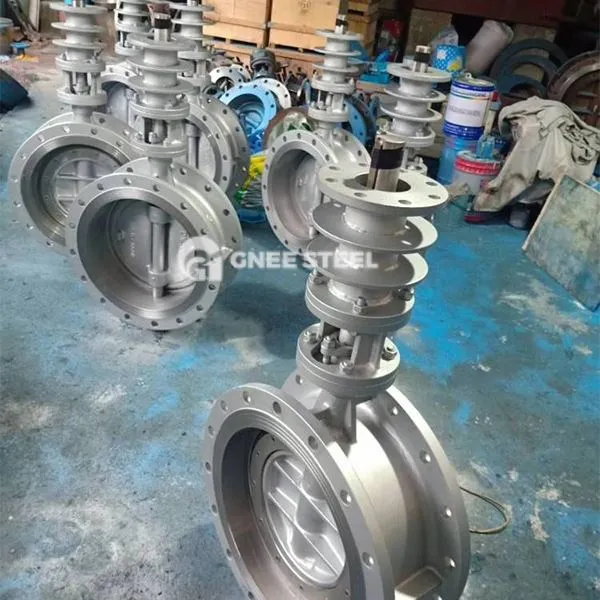

Høy temperatur skivende sommerfuglventil



Fordeler og ulemper

Fordeler:
Sterk stabilitet under høye temperaturer og høye trykkforhold, og bedre tetningsytelse enn myke sikrede sommerfuglventiler.
Praktisk vedlikehold, trenger ikke å demontere ventillegemet for å erstatte tetningsringen, noe som reduserer nedetidskostnadene.
God toleranse for støvete og partikkelholdige medier (for eksempel røykgass og kullgass).

Ulemper:
Ventiler med små diametre (under DN200) har stor strømningsmotstand på grunn av tykkelsen på sommerfuglplaten.
Kavitasjon er utsatt for å oppstå i den langsiktige halvåpne tilstanden, noe som resulterer i skade på sommerfuglplaten eller tetningsflaten.
Produksjonskostnaden er høyere enn for vanlige gummiforseggende sommerfuglventiler.

Forholdsregler
Valgkrav:
Velg ventilkroppsmaterialet i henhold til middels temperatur (for eksempel støpt stålbestandig mot 425 grader, karbonstålbestandig mot 300 grader).
For partikkelholdige medier er det nødvendig å prioritere å surfe på karbid sommerfuglplater.

Installasjonsspesifikasjoner:
Under installasjonen må rørledningsflensene justeres og boltene må strammes jevnt for å unngå ujevn kraft på ventillegemet.
Unngå at sommerfuglplaten er i en strupende tilstand på 15 grader ~ 75 grader i lang tid for å forhindre kavitasjon.
‌ Vedlikeholdsstyring‌:
Kontroller regelmessig slitasje av tetningsoverflaten og tilsett smøremiddel hvert halvår.
I miljøer med høy temperatur må risikoen for deformasjon av ventilstammen overvåkes og høye temperaturresistent pakking må erstattes om nødvendig.
