API 609 Triple Offset Butterfly Valve Beskrivelse
API 609 Triple Excentric Butterfly Valve er en industriell ventil designet basert på den trippel eksentriske strukturen.
Core Structure and Design
Triple Excentric Principle
Ventilstammeaksen avviker fra midten av sommerfuglplaten og midten av ventillegemet, og ventilsetet rotasjonsaksen danner en skrå vinkel med ventilkanalkanalaksen, og oppnår friksjonsfri åpning og lukking og null lekkasje.
Tetningsoverflaten vedtar en skrå kjeglestruktur. Når du er lukket, kontaktet sommerfuglplaten og ventilsetet bare i sluttposisjonen, reduserer slitasje og forlenger levetiden.
Tetningsteknologi
Multi-Layer Composite Seal: Butterfly Plate Seal Ring kan velges fra metallstabling (for eksempel 304/316+ grafitt) eller myke materialer (PTFE/PPL), under hensyntagen til høytemperatur stiv kompensasjon og elastisk tetning.
Fire Safety Design: All-Metal Structure opprettholder fortsatt tetningsintegritet under brann, og oppfyller industrielle brannsikringsstandarder.
Design standarder og spesifikasjoner
API 609 Compliance: Dekker design, strukturlengde, flensforbindelse og lekkasjetestkrav, egnet for klasse 150 ~ 600 (PN10 ~ PN100) trykknivåer.
Strukturell lengde: Følger API 609 Kategori B eller ISO 5752 standarder, egnet for wafer, lug og dobbeltflensforbindelser.
Test standarder: Tetningsytelsestest utføres i henhold til API 598, og lekkasjivået oppfyller ANSI B16.104 Klasse VI (null lekkasje) .
API 609 Triple Offset Butterfly Valve Specification
|
Portstørrelse |
Dn 10- dn2000 |
|
Garanti |
24 måneder |
|
Opprinnelsessted |
Kina |
|
Henan |
|
|
Makt |
Pneumatisk, elektrisk, manuell, hydraulisk |
|
Temperatur på media |
Høy temperatur, lav temperatur, middels temperatur, normal temperatur |
|
Merkenavn |
Gnee |
|
Struktur |
SOMMERFUGL |
|
Media |
Gass, vann, olje, syre |
|
Tilpasset støtte |
OEM, ODM, OBM |
|
Skivemateriale |
Karbonstål, rustfritt stål, krom molybden S |
|
Setemateriale |
NBR/EPDM/PTFE/Viton/silikon osv |
|
Belegg |
Tilpasset |
|
Sluttstandard |
PN6/10/16/25/21/150LB/JIS5K/10K/AS2129 TABELL D/E/F. |
|
Kroppsmateriale |
Karbonstål, rustfritt stål, krom molybdeum st |
|
Stammateriale |
2CR13, 1CR13, rustfritt stål, krom molybden S |
|
Farge |
Tilpasset på forespørsel |
|
Tetningstesttrykk |
{° |
|
Skalltesttrykk |
{{0}}. 9mpa -6. 0 mpa, 2.4mpa, 3.0mpa |
|
Transportpakke |
Tresak |

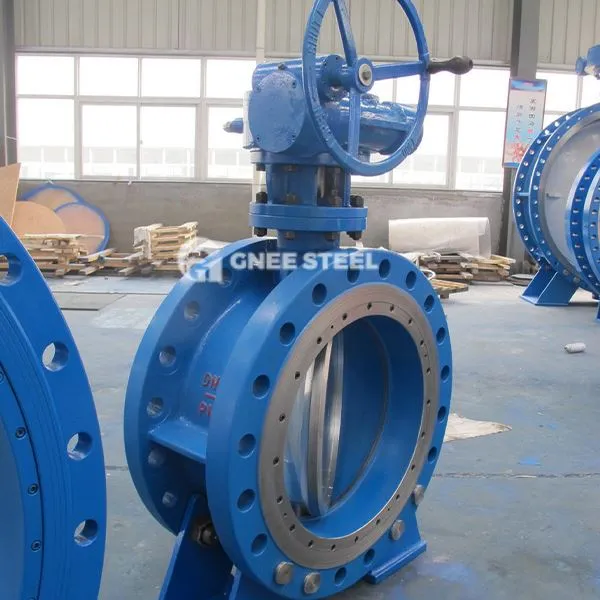

API 609 Triple Offset Butterfly Valve
