Enkelt plate sjekkventilbeskrivelse
Enkeltplate -sjekkventiler har blitt de foretrukne ventilene for rørledninger med små og middels diameter på grunn av deres kompakte struktur, høye tetninger og raske responsegenskaper. Det er egnet for petroleum, kommunal, mat og mange andre bransjer, spesielt i høytrykk, mediescene med høy renhet med utmerket ytelse.
Strukturell
Kjernekomponenter:
Ventilkropp: Rett gjennom eller vertikal struktur, materialet er for det meste støpt stål, rustfritt stål eller legering, det indre hulrommet er designet for å være strømlinjeformet for å redusere strømningsmotstanden.
Ventilklaff: Enkel plate eller halvkuleformet struktur, materiale kan være alt metall (for eksempel 304 rustfritt stål) eller metall + myk tetning (for eksempel gummi, PTFE), gjennom guideinnretningen for å kontrollere løfting eller roterende bane.
Fjærmekanisme (noen modeller): For å hjelpe ventilklaffen til å raskt tilbakestille og forbedre lukkende responshastighet under lavtrykksforhold.
Andre komponenter:
Panseret: Boltet til ventillegemet for enkel demontering og vedlikehold.
Tetningsoverflate: Overflater hard legering eller ta i bruk mykt tetningsmateriale for å sikre null lekkasje under stenging.
Spesifikasjon
Nominell diameter: dn 15- dn300 (konvensjonelt område), egnet for rørledninger med liten og middels diameter.
Trykknivå:
Nasjonal standard: 1,6MPa ~ 1 0. 0MPa (høytrykksmodeller opp til 42MPa).
Temperaturområde: -29 grad til +550 grad (High Temperature Steam gjeldende modeller).
Tilkobling: Flens (H41X-type), gjenget (liten diameter) eller sveiset (kjemisk høytrykksrørledninger)

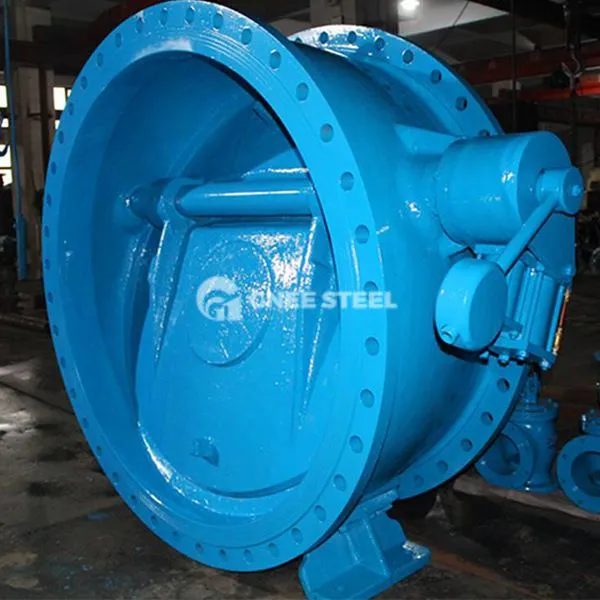

GNEE Single Plate Check Valve
Fordeler
Enkel og pålitelig konstruksjon:
Enkelt klaffdesign reduserer sviktpunkter og vedlikeholdskostnader er bare 50% av dobbeltklaff -sjekkventilene.
Utmerket tetningsytelse:
Hardt seler er klasse VI -vurdert, mens myke seler gir null lekkasje for medier med høy renhet.
Motstand med lav strømning og rask respons:
Strømlinjeformet ventil kroppsstrømningsmotstandskoeffisient så lav som {{0}}. 05, fjærassistert modellavslutningstid mindre enn eller lik 0,5 sekunder, og effektivt forhindrer vannhammer.
Applikasjoner
Industrielt felt:
Petrokjemisk industri: syre- og alkaliløsninger, svovelholdige olje- og gassrørledninger for å forhindre tilbakestrømning.
Strømmetallurgi: Dampsystem med høyt temperatur, rørledning av kjølevannsirkulasjonen.
Municipal Engineering:
Vannforsynings- og dreneringspumpestasjon, høye bygningsrørnettverk, avskjæring av tilbakestrømning av avløp.
Spesielle scener:
Mat- og farmasøytiske aseptiske rørledninger, rørledninger med dypt hav og gassoverføring.
