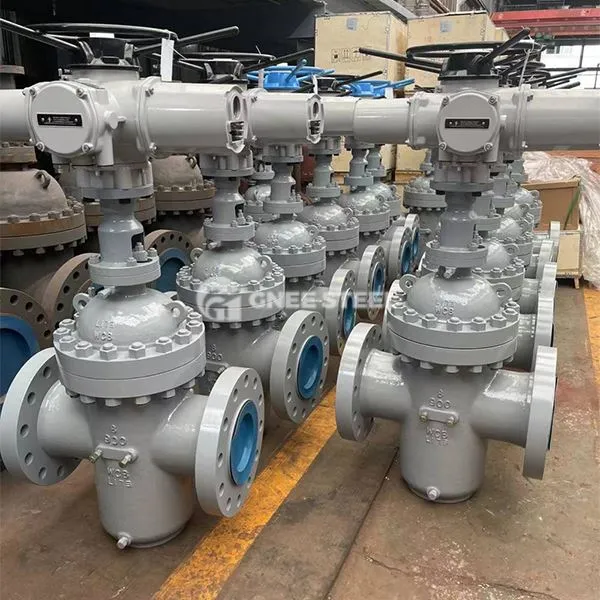

Parallell dobbeltdisc portventil

Parallell dobbel skiveportventil (også kjent som parallell dobbeltportventil) er en slags ventil som åpnes og lukkes gjennom den vertikale bevegelsen av to parallelle porter, spesialdesignet for avskjæringskontroll av høytrykk, høye strømnings- eller urenhetsholdige medier og er egnet for petrolum, kjemisk, elektrisk kraft og annen industriell scenar. Kjernestrukturen følger API 600 og GB/T 12234 standarder, med dobbel gate elastisk tetning og lav strømningsmotstand.

Spesifikasjon

Nominell diameter: DN50 ~ DN1200 (felles rekkevidde), full boredesign for å redusere trykkfallet.
Trykkvurdering:
Amerikansk standard: klasse 150- Class2500 (opptil 42MPa).
Europeisk standard: PN 10- PN420.
Gjeldende temperatur: -196 grad (dyp kald) til +550 grad (høy temperaturdamp).
Tilkobling: Flens (ANSI/DIN -standard) eller sveising, egnet for rørledninger med høyt trykk.



GNEE PARALLEL DOBLE-DISK GATE VALVE



Parallell dobbeltskiveportventilinstallasjonsveiledning

I. Forberedelse før installasjon
Utstyrsinspeksjon:

Kontroller om ventillegemet, port og tetningsoverflaten er fri for skade, bekreft at aktuatoren (manuell/elektrisk) samsvarer med ventilen og ledningsterminalene er intakte.
Kontroller om ventilspesifikasjonene (DN, trykknivå) og rørledningsparametere er konsistente.
Verktøy og materialer:

Forbered flensbolter, tetningspakninger (grafittmetallvikling pakning anbefales), fett, skiftensnor, nivå og så videre.
Ii. Installasjonsretning og posisjonering
Vertikale installasjonskrav:

Stamretning: Må plasseres vertikalt, håndhjul eller aktuator er plassert på toppen for å sikre at porten er parallelle bevegelse ikke forstyrres av tyngdekraften.
Flensjustering: Parallelljustering med rørledningsflensen for å unngå deformasjon av ventillegemet på grunn av tvangsinstallasjon (kalibrert med et nivå).
Omkjøringsventilkonfigurasjon (hvis noen):

Før installasjon er det nødvendig å åpne bypass-ventilen for å balansere trykkforskjellen mellom innløpet og utløpet og redusere åpningsmotstanden (anvendelig for høytrykkssystemer).
Iii. Installasjonstrinn
Flensforbindelse:

Plasser ventilen mellom de to flensene, sett inn boltene og stram dem innledningsvis for å korrigere flensparallellismen, fjern deretter ventilen.
Sveis flensen til rørledningen for å sikre at sveiseslagen ikke faller inn i ventilhulen (trenger å rengjøre den indre veggen etter sveising).
Ventilfesting:

Tilbake for å installere ventilen, i henhold til den diagonale rekkefølgen i 3 ganger jevnt stram boltene (endelig dreiemoment i henhold til standardkravene).
Full boreventiler må sjekke om rørledningenes indre diameter er større enn eller lik den indre diameteren på ventilen, for å forhindre interferens mellom sommerfuglplaten og rørledningen.
Aktuator -igangkjøring:

Etter å ha ledet den elektriske/pneumatiske aktuatoren, åpner den manuelt for 50% åpningsgrad og gir den deretter til å bekrefte at åpnings- og lukkingsretningen er i samsvar med indikasjonen.
Test hele slagets brytervirkning for å sikre at det ikke er fastkjøring (behov for å reservere plass for termisk utvidelse av ventilstammen)
