Full boring flytende kuleventilbeskrivelse
Den flytende kuleventilen med full bore er en ventil hvis strømningskanaldiameter er i samsvar med rørets indre diameter. Ballen er tett forseglet av det flytende trykket til mediet for å oppnå toveis tetning og lav strømningsmotstandskontroll. Det er egnet for full åpne/lukkede forhold innen petrokjemiske, energi og kraft.
Materiale og tilkoblingsform:
Ventilkroppen er laget av karbonstål, rustfritt stål (for eksempel F304/F316) eller duplexstålsmising, med et trykkmotstandsnivå som dekker klasse 150 ~ 600 (PN20 ~ PN110), og et anvendelig temperaturområde på -50 grad ~ 180 grader;
Mainstream -tilkoblingsmetoden er flensforbindelse (EN 1092-1, ASME B16.5 -standarder), og noen modeller støtter sveising eller klemmeinstallasjon.
Key Structural Design:
Floating Ball: Ballen danner en dynamisk tetning med ventilstammen og ventilsetet. Mediumtrykket skyver ballen til utløpsventilsetet, og tetningstrykkforholdet øker med trykkøkningen;
Fireproof sikkerhetsstruktur: Etter at det myke tetningsventilsetet er brent, danner ballen og metallleppen et metall-til-metall sekundærforsegling, som er i samsvar med API 607 fjerde utgave standard;
Anti-Static Design: En innebygd fjær er installert mellom ballen og ventilstammen for å utføre statisk elektrisitet ut av ventillegemet for å unngå risikoen for eksplosjon av brennbare medier.
Full boring av flytende kuleventilspesifikasjon
|
Søknad |
General |
|
Garanti |
1 år |
|
Opprinnelsessted |
Henan Kina |
|
Makt |
Hydraulisk |
|
Temperatur på media |
Lav temperatur, middels temperatur, normal temperatur |
|
Merkenavn |
Gnee |
|
Struktur |
Kontroll |
|
Media |
Gass |
|
Tilpasset støtte |
OEM, ODM |
|
Produktnavn |
Hydraulisk kontrollventil |
|
Kroppsmateriale |
Grått jern /duktilt jern |
|
Medium |
Vannoljegass |
|
Størrelse |
Tilpasset størrelse |
|
Sertifikat |
CE ISO |
|
Pakking |
Trekasse |
|
Moq |
2 stk |
|
Farge |
Tilpasset farge |
|
OEM |
OEM -tjenester levert |
Fordeler og sammenligning
| Vilkår | Full boring av flytende kuleventil | Redusert boring av flytende kuleventil |
|---|---|---|
| Strømningsmotstandskarakteristikker | Strømningskanalen har samme diameter som rørledningen, og trykktapet kan ignoreres (egnet for pigging -operasjoner) | Strømningskanalen reduseres, og trykkfallet øker med 20%~ 30% |
| Vekt og kostnad | Ventilkroppen er tung og egnet for medier med høy renslighet (for eksempel vann, damp) | 30% lettere, egnet for medium som inneholder partikler eller tyktflytende medier (for eksempel råolje, gjørme) |
| Sealing Performance | Bidireksjonell forsegling (lekkasjivå opp til ANSI klasse VI), elastisk ventilsete pre -trykkdesign for å kompensere for slitasje | Hovedsakelig enveisforsegling, langvarig bruk kan forårsake lekkasje på grunn av partikkeltlær |

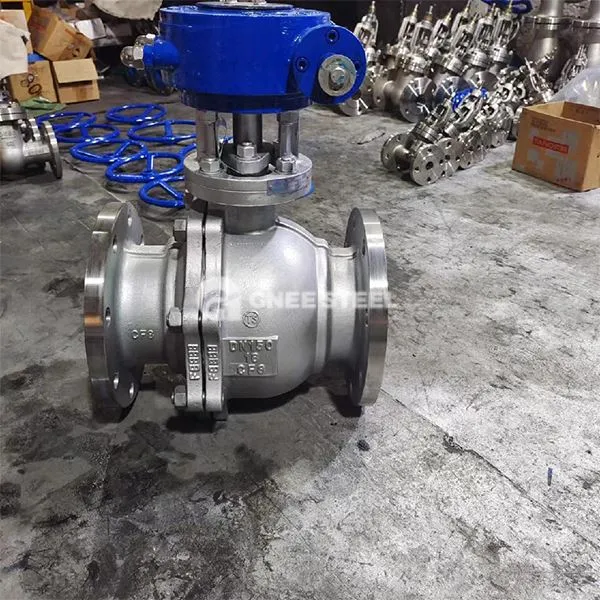

Gnee full boring flytende kuleventil
